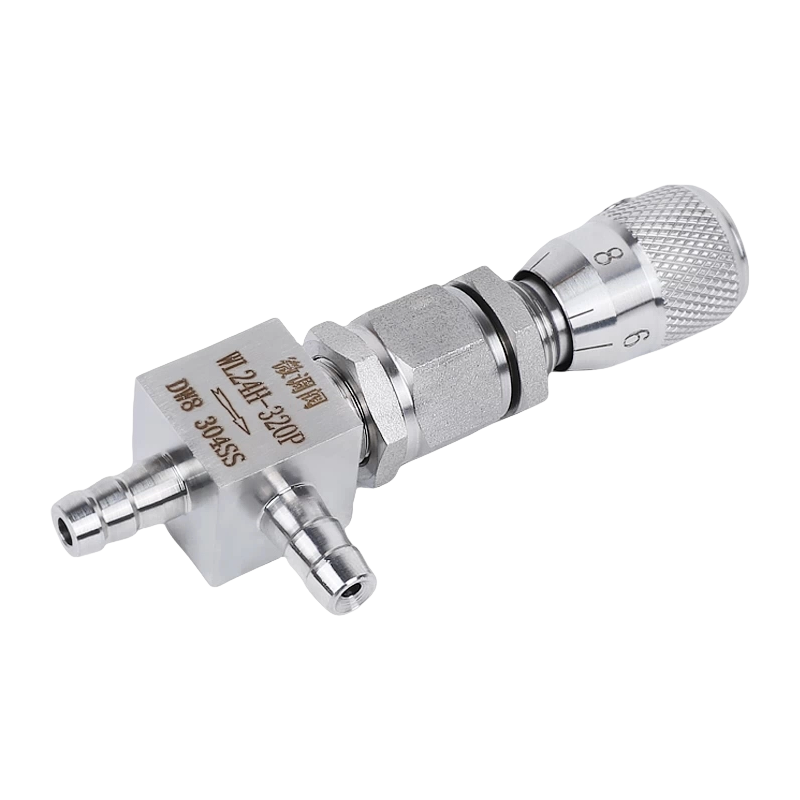

Клапан точной регулировки из нержавеющей стали WL24H-320P 304/316L с зазубренными соединителями (прямой/прямой угол)

Обзор продукта

Клапан точной регулировки из нержавеющей стали WL24H-320P — это высокоточный клапан, специально разработанный для точного управления микропотоком в трубопроводах высокого давления. Функция «точной регулировки» реализована благодаря прецизионному механизму передачи штока клапана, позволяющему точно контролировать степень открытия. Изделие оснащено штуцерными фитингами для легкого подсоединения к шлангам; прямые и прямоугольные структурные формы обеспечивают гибкие возможности для сложных компоновок системы. Он широко используется в нефтяных, химических, лабораторных, гидравлических системах и других случаях, требующих точной регулировки высокого давления.

Модель интерпретации значения (WL24H-320P)

• В: Представляет клапан
• Л: Может означать функцию дросселирования или точной регулировки
• 24: Может представлять структурную форму (здесь обычно относится к прямоугольному типу; прямой тип может соответствовать другому коду)
• Х: Представляет собой корпус клапана из нержавеющей стали
• -320: Номинальное давление составляет 320 кгс/см² (приблизительно 32,0 МПа)
• П: Материал корпуса клапана - хромоникель-титановая нержавеющая сталь (например, 304/316L)

Подробное объяснение особенностей и преимуществ продукта

1. Механизм точной регулировки точности

• Тонкорезьбовая передача: Маховику необходимо повернуть несколько витков, чтобы шток клапана произвел микроперемещение, обеспечивая точный контроль степени открытия с превосходной линейностью регулировки.
• Плавное открытие и закрытие: Медленная скорость открытия и закрытия может эффективно предотвратить гидроудар системы (удар под давлением) и защитить расположенные ниже по потоку прецизионные приборы.
• Точное управление потоком: Может точно контролировать микропоток, удовлетворяя технологические требования отбора проб, наполнения, экспериментов и т. д.

2. Преимущества установки штуцера

• Удобное подключение: Конструкция штуцера облегчает вставку и крепление шлангов, обеспечивая быструю и легкую установку.
• Надежная герметизация: При использовании с хомутом для шланга он может образовывать надежное герметичное соединение.
• Сильная адаптивность: Может быть адаптирован к шлангам с различной толщиной стенок, с гибким применением.

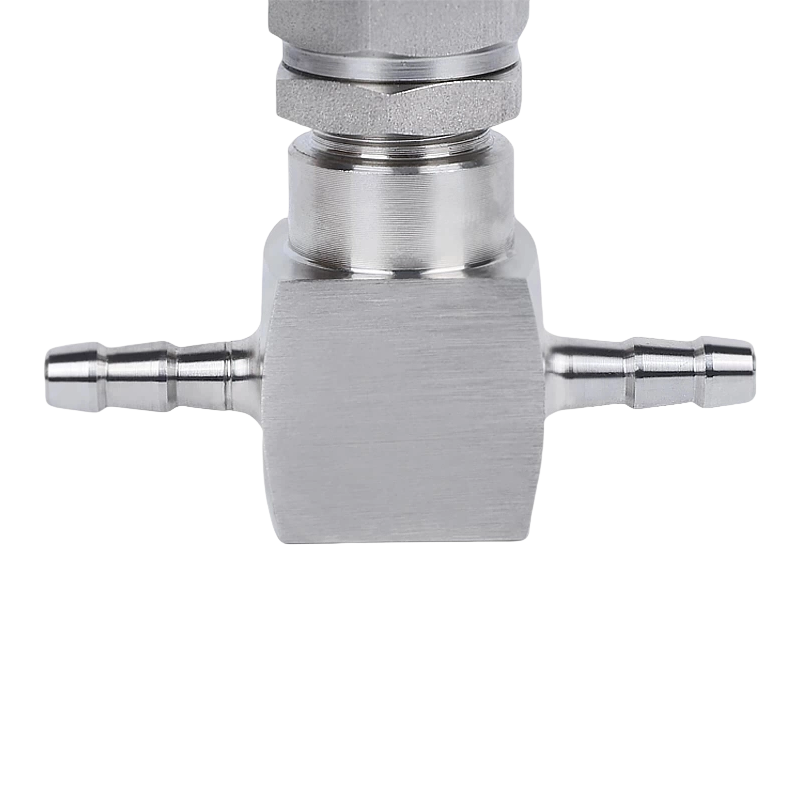

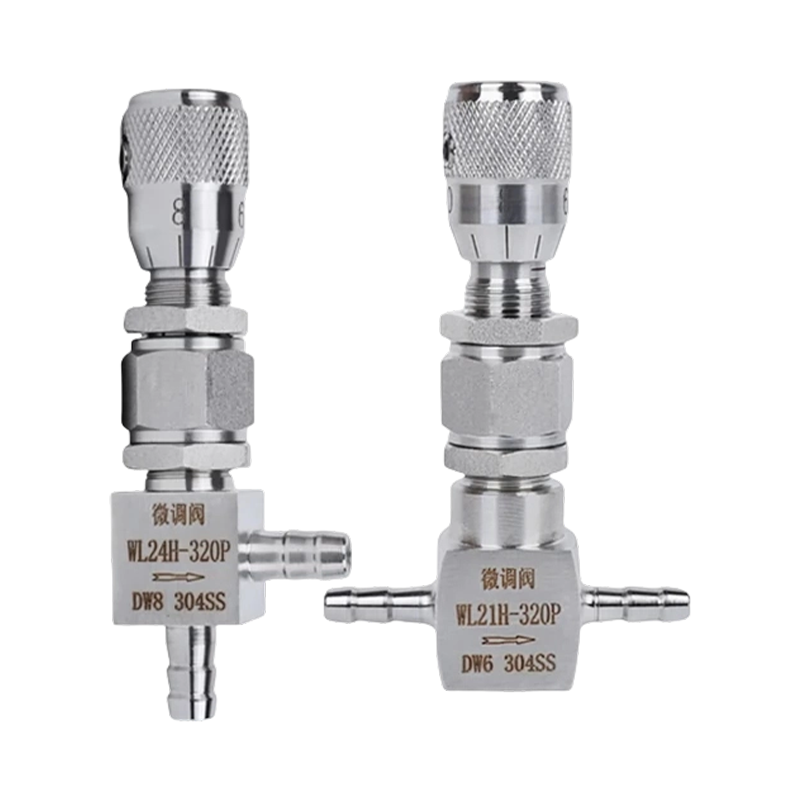

3. Выбор между прямыми и прямоугольными типами

Прямой тип:

• Минимальное сопротивление потоку и потеря давления.
• Подходит для случаев со строгими требованиями к перепаду давления.

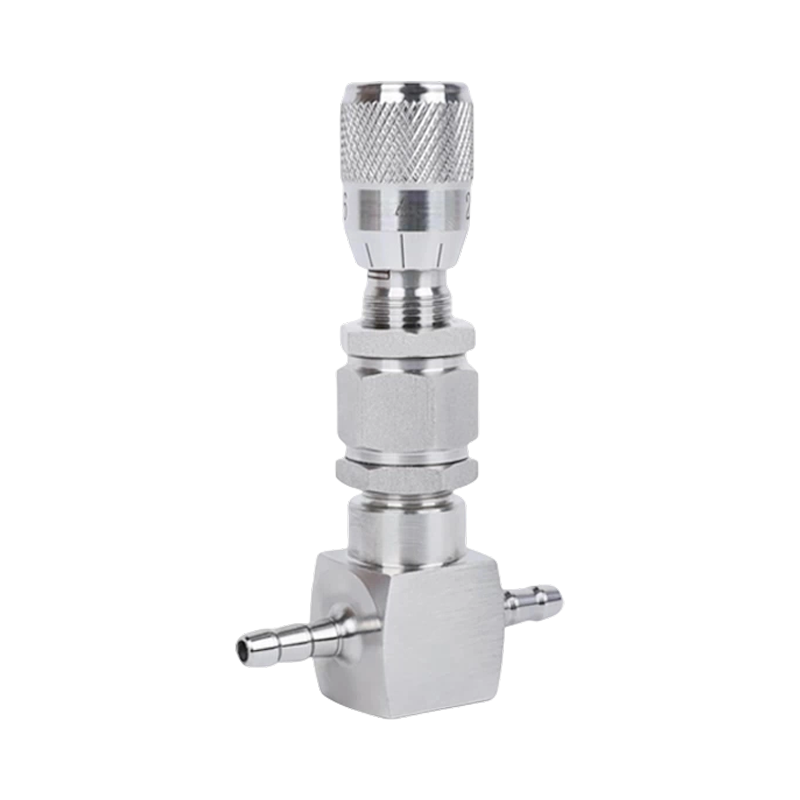

Прямоугольный тип:

• Экономит место при установке и может адаптироваться к сложным схемам трубопроводов.
• Облегчает изменение направления потока жидкости, делая структуру системы более компактной.

4. Уплотнение высокого давления и корпус клапана из нержавеющей стали

• Плотное уплотнение: Диск клапана и седло клапана прецизионно отшлифованы твердосплавным сплавом или материалом корпуса для обеспечения надежного перекрытия и малой внутренней утечки.
• Конструкция высокого давления: Утолщенный корпус клапана и усиленная конструкция обеспечивают стабильную работу клапана при высоком давлении 32 МПа.
• Коррозионная стойкость: Нержавеющая сталь марки 304 отличается высокой универсальностью; нержавеющая сталь марки 316L обладает лучшей устойчивостью к точечной коррозии и межкристаллитной коррозии, подходит для более жестких коррозионных сред.

Подробная таблица технических параметров

Основные области применения

• Системы измерения приборов: Используется в качестве основного клапана для манометров, датчиков и других приборов для обеспечения изоляции и точной регулировки.
• Лабораторное оборудование: Случаи, требующие высокоточного регулирования расхода/давления в экспериментальных устройствах и испытательных стендах.
• Гидравлические системы: Используется в качестве дроссельной заслонки или отладочного клапана для регулировки скорости приводов.
• Системы отбора проб: Обеспечьте точный поток проб для онлайн-анализаторов или лабораторных точек отбора проб.
• Подбор оборудования: Совместимо с хроматографами, научными приборами, гидравлическими системами управления и т. д.

Руководство по выбору

Выберите конфигурацию в соответствии с условиями работы:

Факторы отбора:

• 1. Характеристики среды: Температура, давление, коррозионная активность.
• 2. Требования к подключению: Размер штуцера (адаптированный наружный диаметр шланга).
• 3. Структурная форма: Прямой тип или прямоугольный тип.
• 4. Метод работы: Другие ручные или дополнительные методы вождения.

Наши преимущества

• Точное производство: Основные компоненты подвергаются прецизионной обработке для обеспечения точности функции точной регулировки и надежности герметизации.
• Строгое тестирование: Каждый клапан проходит испытание под давлением и проверку герметичности для обеспечения заводского качества.
• Профессиональная поддержка: Оказывать профессиональную техническую поддержку в выборе, чтобы помочь вам выбрать наиболее подходящую модель в соответствии с конкретными условиями труда.
