Дозирующий игольчатый клапан с наконечником из нержавеющей стали 316/304 с калибровкой для вакуумных применений

Обзор продукта

Данное изделие представляет собой высокоточный приборный клапан, разработанный специально для точной микрорегулировки и управления потоком газа или жидкости. Он объединяет функции переключения, отключения и точного регулирования, используя компрессионное соединение и игольчатую конструкцию тарельчатого клапана с интуитивно понятными шкалами регулировки расхода. Он широко используется в лабораториях, нефтехимической промышленности, газовой промышленности, вакуумных системах, аналитических приборах и оборудовании, а также в других случаях, требующих точного измерения.

Основные особенности и преимущества

1. Высокоточная микрорегулировка

Шток клапана игольчатого типа: Сердечник клапана имеет коническую игольчатую форму. Вращая маховик, шток клапана медленно и стабильно ввинчивается в седло клапана, обеспечивая точное открытие и закрытие проточного канала, тем самым достигая точного управления микропотоком.

Многооборотная конструкция вращения: Обычно для переключения из полностью закрытого положения в полностью открытое требуется несколько оборотов (например, 10 оборотов, 15 оборотов и более). Такая конструкция значительно повышает точность регулировки, позволяя операторам легко стабилизировать поток на желаемом заданном значении.

2. Градуированный дисплей для количественного контроля

Верхняя часть штока клапана оснащена прецизионным градуированным индикаторным циферблатом (обычно 0-10 и более делений).

При вращении маховика циферблат вращается соответствующим образом. Операторы могут количественно определять величину регулировки в соответствии с изменением масштаба, что упрощает запись и повторение одной и той же настройки потока для достижения повторяемого точного управления.

3. Надежная герметизация и соединение

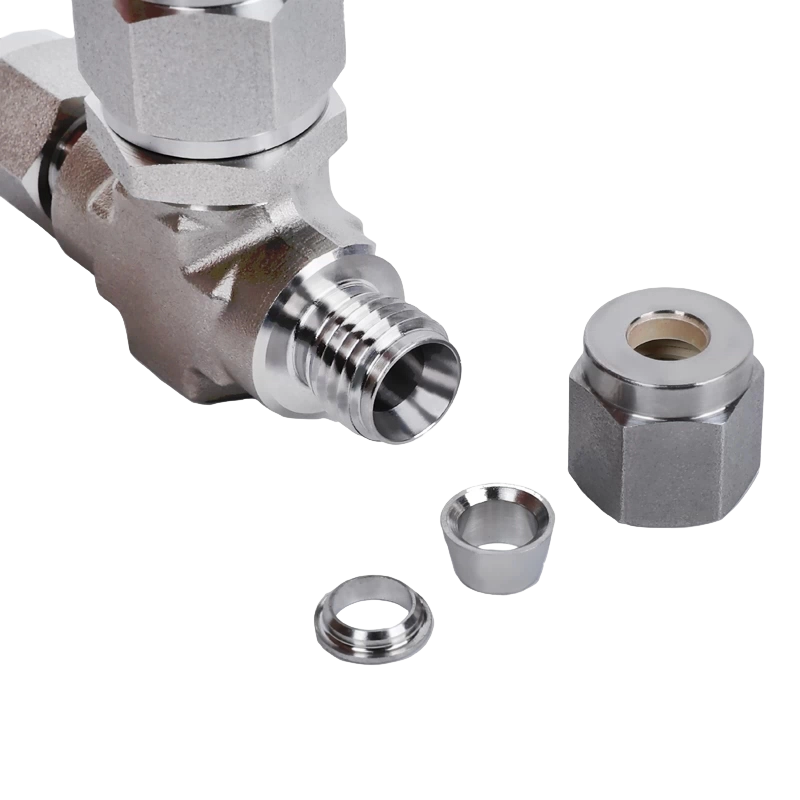

Соединение компрессионного фитинга: Этот метод подключения прост в установке. Просто затяните гайку, чтобы надежно закрепить клапан на трубопроводе (обычно трубе из нержавеющей стали, медной трубе и т. д.) за счет зажимного усилия наконечника, что обеспечивает превосходные уплотнительные характеристики, высокую устойчивость к давлению и вибрации.

Высококачественный уплотнительный материал: Уплотнение штока клапана обычно изготавливается из набивки из политетрафторэтилена (ПТФЭ) или других высокоэффективных материалов, что гарантирует нулевую утечку клапана даже в условиях высокого давления или вакуума.

4. Отличный материал и широкая применимость

Материал корпуса клапана: Нержавеющая сталь марки 304 обеспечивает хорошую коррозионную стойкость, способна выдерживать воздействие воды, пара, масла, а также различных слабокоррозионных газов и жидких сред. Подходит для случаев, требующих высокой чистоты.

Применимые носители: Воздух, вода, масло, пар, инертные газы (такие как азот, аргон) и многие несильно коррозионные химические среды.

Применимые условия труда: Его можно использовать в системах положительного давления (например, на выходах газовых баллонов высокого давления) и вакуумных системах (например, для микрорегулировки забора пара в вакуумных трубопроводах).

Технические параметры (типичные значения, в зависимости от фактической страницы продукта)

Способ подключения: Компрессионный фитинг (например, внутренний диаметр наконечника: Φ6, Φ8, Φ10 мм и т. д.)
Интерфейсная нить: Обычно G1/4", G3/8", G1/2" или другие наружные или внутренние резьбы.
Диапазон давления: Максимальное рабочее давление до 10 МПа и выше.
Степень вакуума: До 10⁻⁴ Па (в зависимости от конструкции уплотнения).
Применимая температура: -20℃ до 200℃ (ограничено уплотнительным материалом).
Среднее направление: Обычно это односторонний клапан. Корпус клапана обычно маркируется стрелкой, указывающей направление потока среды, что следует отметить при установке.

Типичные сценарии применения

Лабораторное оборудование: Управление воздухозаборником реакционного котла, путь потока газа-носителя газового хроматографа (ГХ), лабораторные мелкомасштабные ферментеры и т. д.
Вакуумные системы: Используется для точного и медленного впрыска технологического газа в вакуумную камеру.
Инструменты процесса: В качестве изолирующего и регулирующего клапана на переднем конце таких приборов, как манометры и расходомеры.
Газовая промышленность: Газопроводы высокой чистоты, газоаналитическое оборудование, контроль расхода сварочного защитного газа.
Системы отбора проб: Извлеките микрообразцы из основного конвейера для онлайн-анализа.

Ключевые советы по покупке

При просмотре веб-продуктов обязательно подтвердите следующую информацию:

1. Размер интерфейса: Убедитесь, что характеристики резьбы интерфейса клапана и внутренний диаметр наконечника соответствуют вашему трубопроводу.

2. Класс давления: Убедитесь, что максимальное рабочее давление клапана (PN/MPa) выше максимального давления вашей системы.

3. Средняя совместимость: Убедитесь, что нержавеющая сталь 304 и уплотнительные материалы выдерживают среду, которую вы используете.

4. Характеристики потока: Требуются ли более точные регулировочные повороты.

5. Бренд и квалификация: Выберите авторитетный бренд и проверьте наличие соответствующих сертификатов (например, CE).
