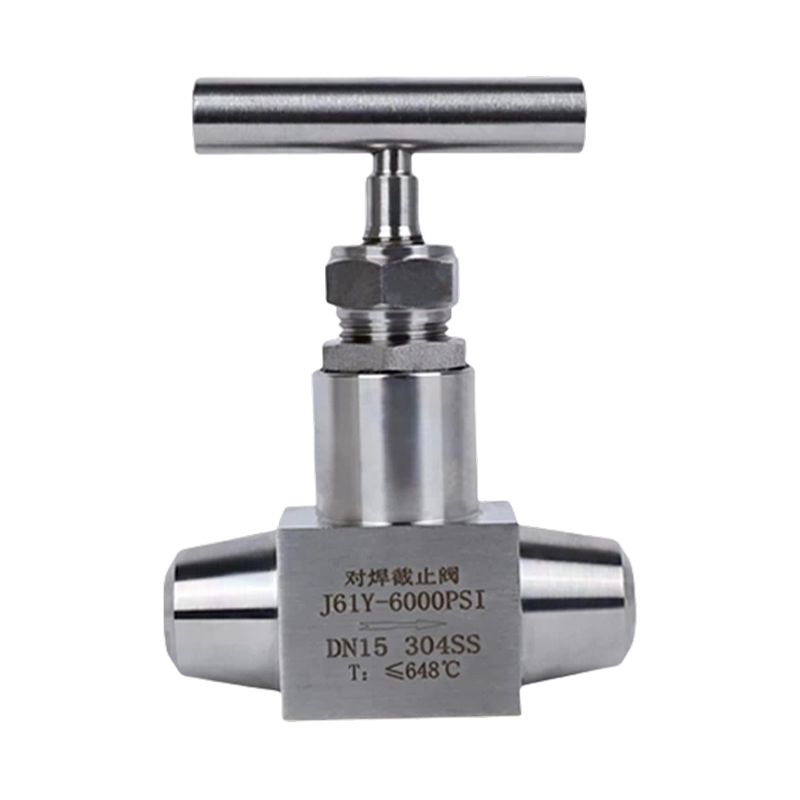

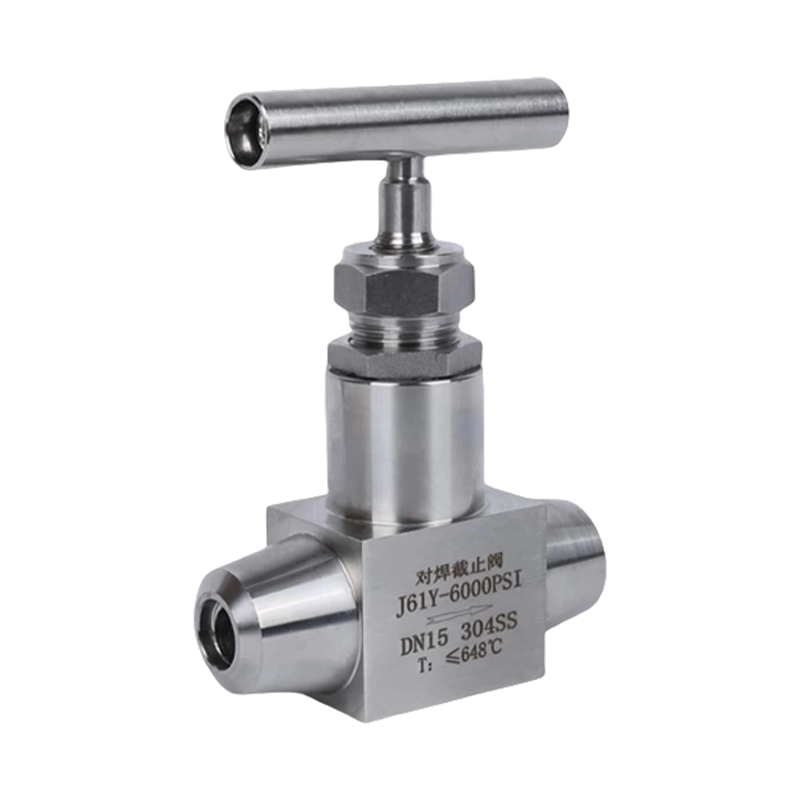

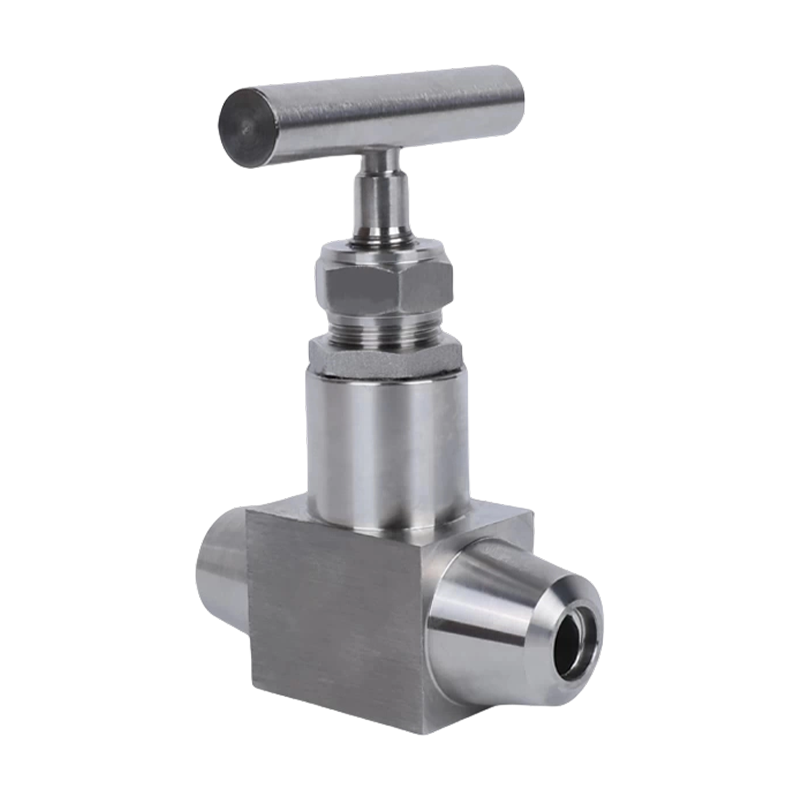

Игольчатый клапан J61Y/J61W-320P, высокотемпературный запорный клапан, запорный клапан из нержавеющей стали 304/316L, запорный клапан с раструбной сваркой

Обзор продукта

J61Y/J61W-320P — игольчатый шаровой кран сверхвысокого давления с раструбным сварным соединением. Он сочетает в себе функцию плотного закрытия шарового клапана и точные характеристики регулирования игольчатого клапана. Метод раструбного сварного соединения обеспечивает чрезвычайно высокую прочность соединения и надежность герметизации, что делает его особенно подходящим для критических случаев с высоким риском утечки из сред высокого давления, высокой температуры, токсичных или дорогих сред. Это незаменимый прецизионный регулирующий клапан для трубопроводов высокого давления в нефтяной, химической, энергетической, атомной энергетике и других областях.

Модель интерпретации значения (J61Y-320P/J61W-320P)

• Дж: Глобусный клапан

• 6: Тип соединения - Сварка

• 1: Тип конструкции - Прямоточный тип

• Т/В: Материал уплотнительной поверхности (Y = твердый сплав, W = материал корпуса клапана)

• -320: Номинальное давление - 320 кгс/см² (приблизительно 32,0 МПа)

• П: Материал корпуса клапана - хромоникель-титановая нержавеющая сталь (например, 304, 316L)

Подробное объяснение особенностей и преимуществ продукта

1. Абсолютные преимущества соединения сварным швом

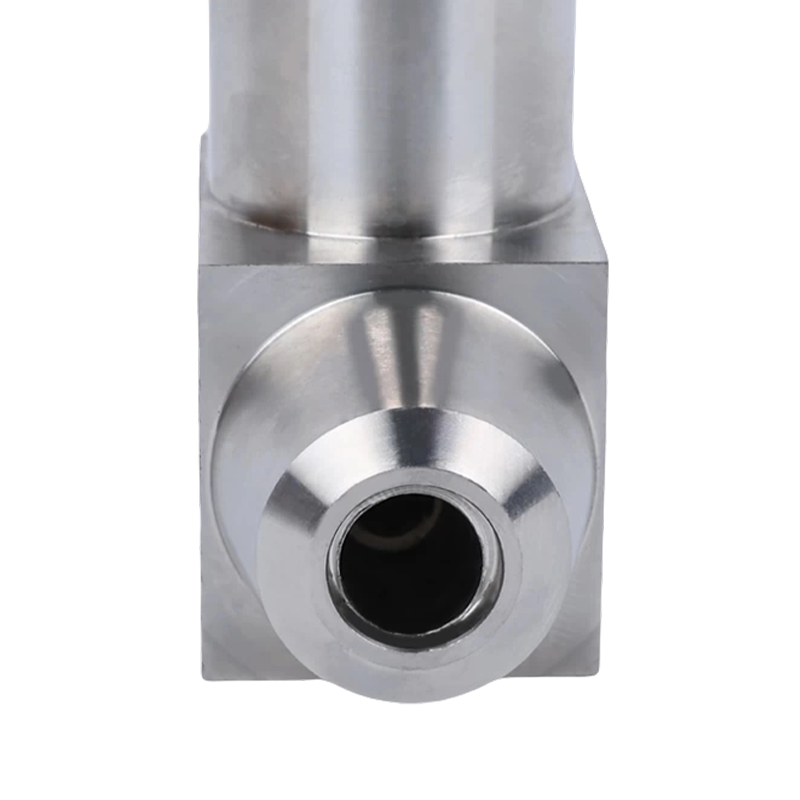

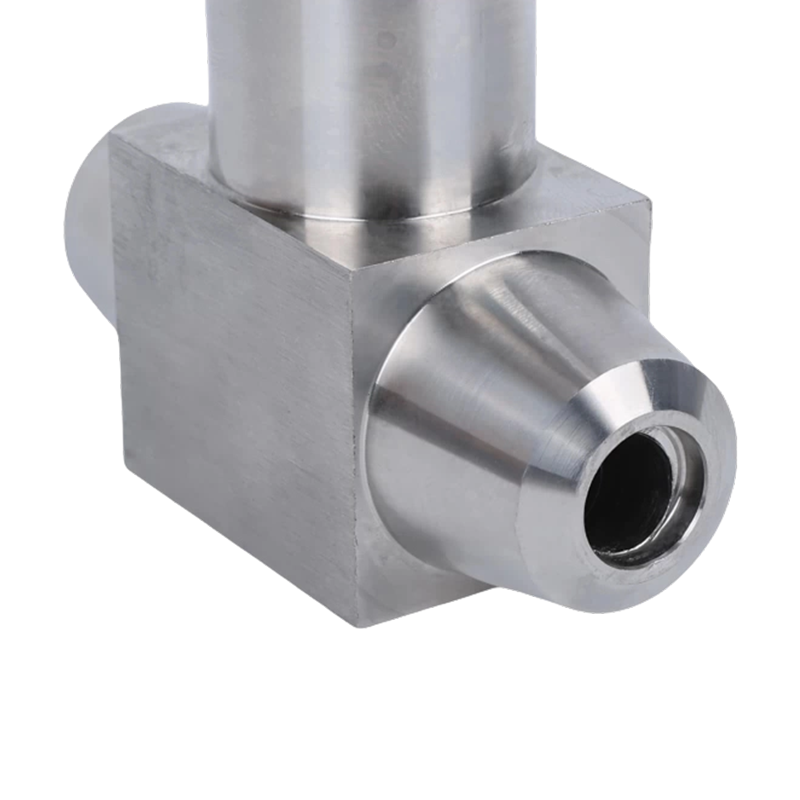

• Постоянное соединение: Корпус клапана и трубопровод соединены в одно целое посредством угловых сварных швов, образуя постоянное соединение без проблем с утечкой.
• Компактная структура: Соединение не требует места для установки фланцев, что обеспечивает более компактную конструкцию.
• Чрезвычайно высокая прочность: Сварной шов обладает высокой прочностью, способен эффективно выдерживать нагрузку трубопровода и сильную вибрацию, а его безопасность значительно превосходит безопасность резьбового соединения.
• Подходит для суровых условий труда: Это предпочтительный метод соединения трубопроводов с высокотемпературными, высоконапорными, легковоспламеняющимися, взрывоопасными и токсичными средами.

2. Точность работы игольчатого шарового клапана

• Точное регулирование: Передача с тонкой резьбой обеспечивает длинный ход диска клапана и медленное открытие, что позволяет точно настроить поток и избежать гидравлического удара.
• Плотное отключение: Коническая уплотнительная пара имеет плотный контакт и большое удельное давление уплотнения, что позволяет реализовать двунаправленную нулевую утечку даже при сверхвысоком давлении.
• Длительный срок службы: Модель J61Y оснащена уплотнительной поверхностью из твердого сплава (стеллита), которая отличается исключительной износостойкостью, устойчивостью к эрозии и высоким температурам, что обеспечивает чрезвычайно длительный срок службы.

3. Ключевые различия между J61Y и J61W

Подробная таблица технических параметров

Основные области применения

• Котлы электростанций: Клапаны отбора проб высокого давления и контрольно-измерительные клапаны для основных систем пара и питательной воды.
• Нефтяная и химическая промышленность: Ключевые запорно-регулирующие клапаны для реакционных котлов и трубопроводов высокого давления.
• Нефть и природный газ: Контроль сверхвысокого давления для устьевых устройств и трубопроводов передачи.
• Атомная энергетическая система: Вспомогательные системы с экстремальными требованиями к герметизации.
• Испытательные устройства при высоких температурах и высоком давлении.

Руководство по выбору

При выборе этого клапана, пожалуйста, подтвердите следующее:

1. Характеристики среды: Есть ли частицы, коррозионная активность, параметры температуры и давления.

2. Выбор уплотнительной поверхности: Тяжелые условия эксплуатации (высокая температура, высокий износ): J61Y (уплотнение из твердого сплава) является обязательным.

3. Общие условия труда (чистая среда): J61W (экономичный и практичный) является опциональным.

4. Материал корпуса клапана: Выбирайте нержавеющую сталь марки 304 или 316L в зависимости от коррозионной активности среды.

5. Стандарт сварки: Предоставьте спецификации трубопровода, чтобы обеспечить соответствие размера розетки.

Наши преимущества

• Кованый корпус клапана: Использует высококачественные поковки с сильной текучестью зерна, а его несущая способность намного лучше, чем у литых корпусов клапанов.
• Продвинутая сварка: Для герметизации поверхности используются плазменная наплавка и другие процессы, обеспечивающие однородность и прочность слоя твердого сплава.
• Строгий контроль: 100% внедрение рентгенографических испытаний (РТ), пенетрантных испытаний (ПТ) и испытаний на избыточное давление.
