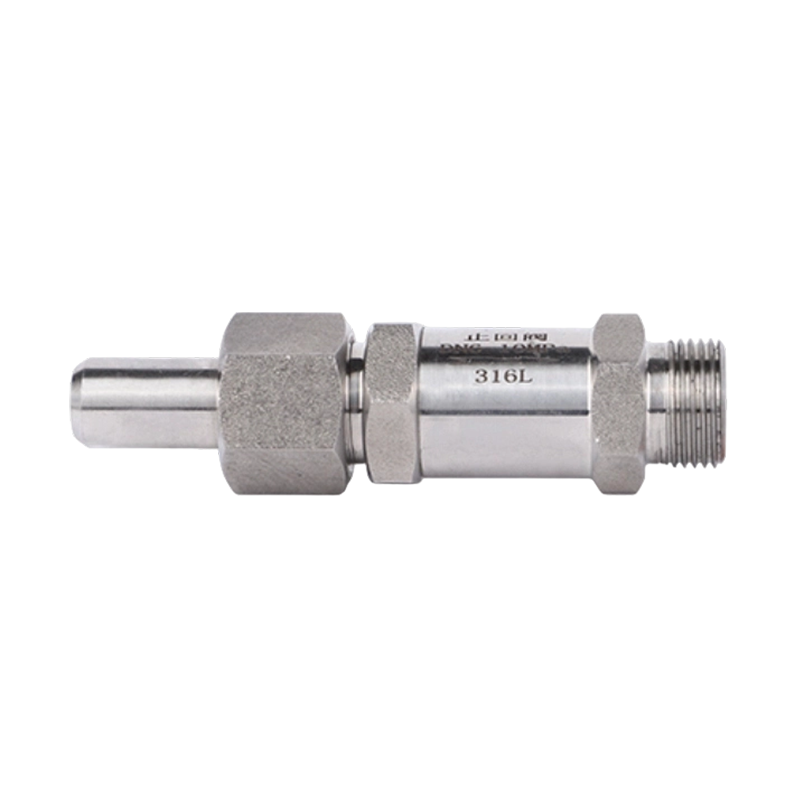

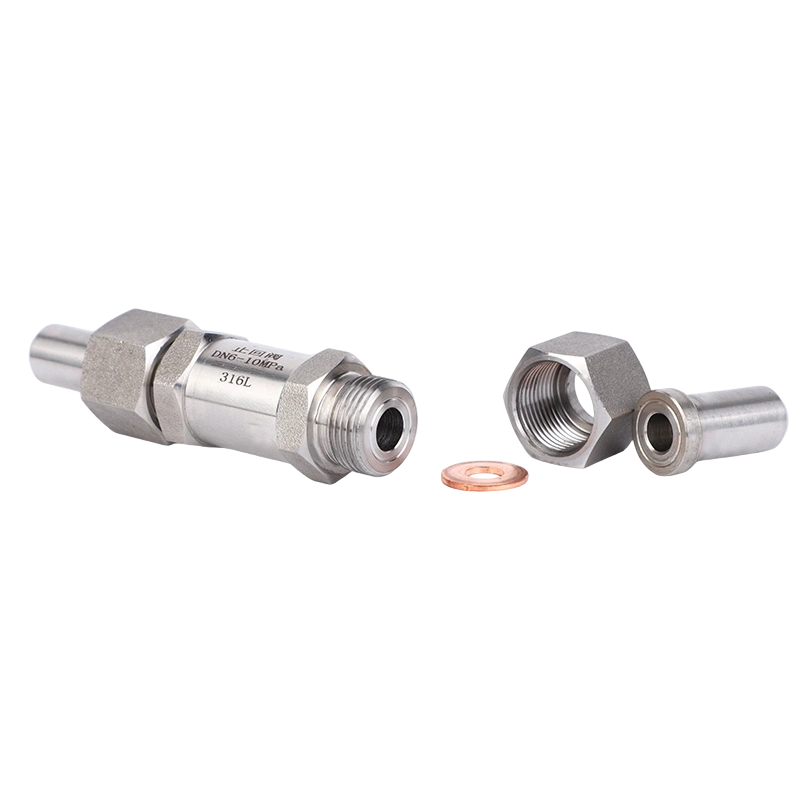

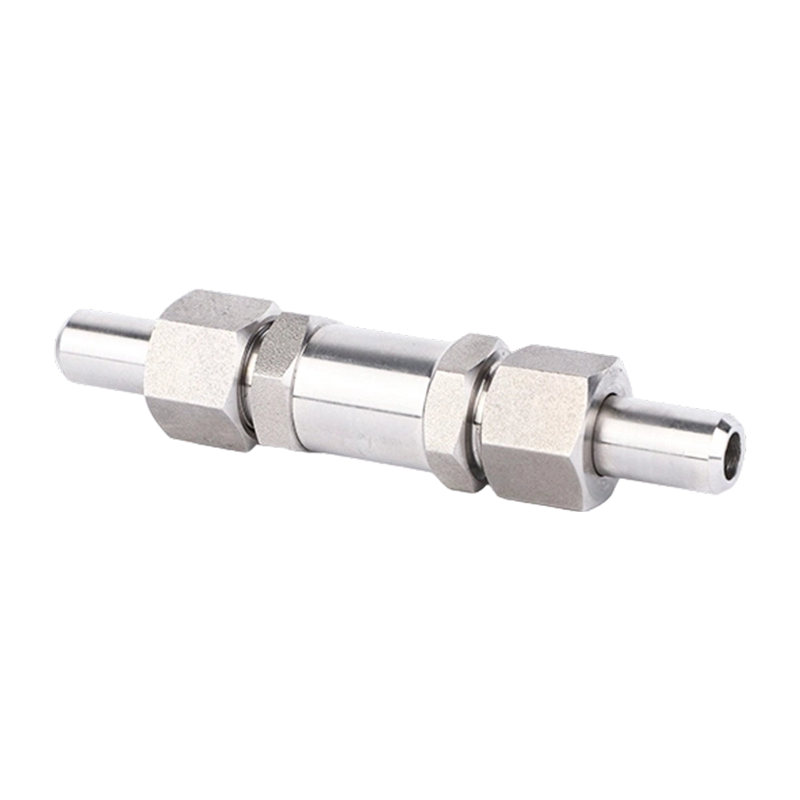

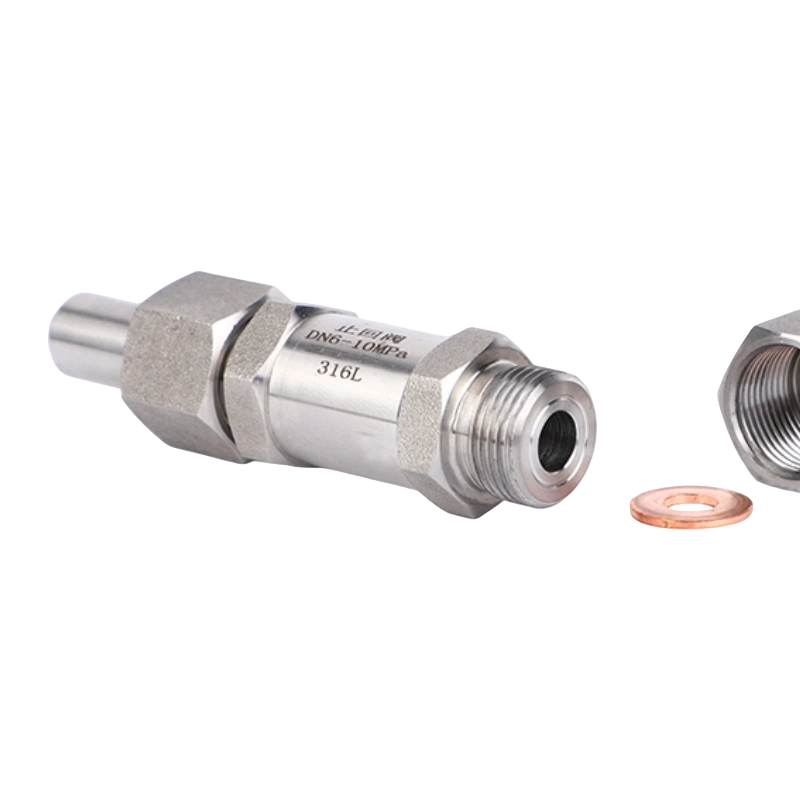

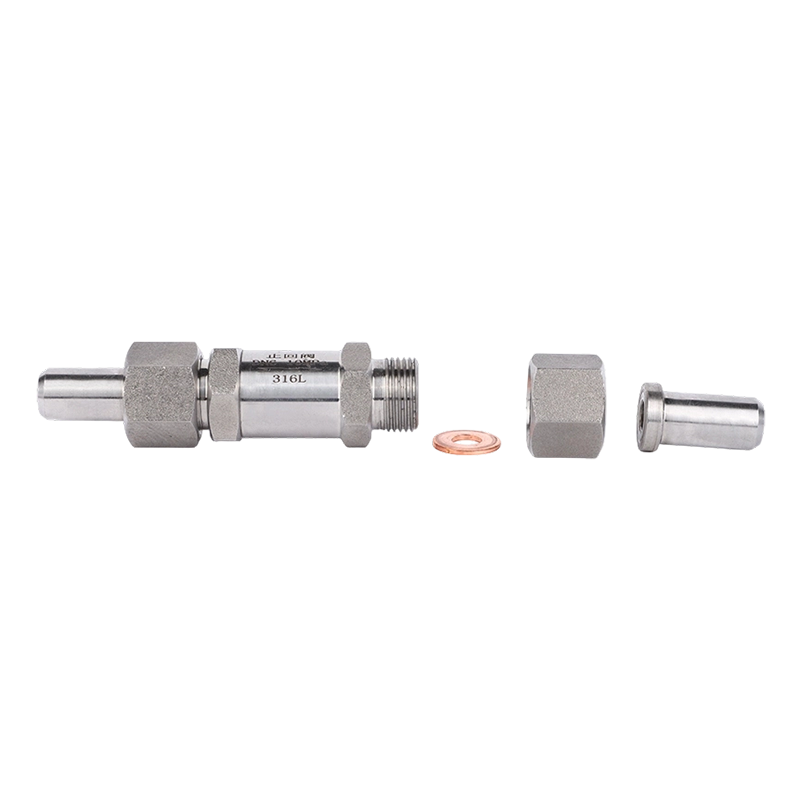

Обратный клапан из нержавеющей стали, прямоточный сварной обратный клапан высокого давления, обратный клапан высокого давления из нержавеющей стали с нулевой утечкой

Обзор продукта

Обратный клапан высокого давления из нержавеющей стали является ключевым компонентом безопасности гидравлических систем и трубопроводов высокого давления. Изготовленный по прямоточной сварной конструкции, он специально разработан для тяжелых условий эксплуатации. Изделие реализует функцию одностороннего перекрытия посредством прецизионно обработанного сердечника клапана и седла клапана, эффективно предотвращая обратный поток среды и обеспечивая безопасность системы. Корпус клапана изготовлен из нержавеющей стали и поддерживает сварное соединение, что соответствует требованию нулевой утечки. Широко применяется в гидравлической, нефтехимической, энергетической и других областях.

Характеристики продукта

1. Конструкция с нулевым уровнем утечек высокого давления

• Седло клапана с прецизионной шлифовкой и степенью прилегания уплотнительной поверхности > 95%
• Жесткогерметичная конструкция обеспечивает отсутствие утечек после 100 000 циклов открытия и закрытия
• Широкий диапазон применимого давления (0,1~42 МПа)

2. Преимущества корпуса клапана из нержавеющей стали

• Нержавеющая сталь 304/316L с высокой коррозионной стойкостью
• Цельнокованая конструкция с превосходной несущей способностью
• Обработка полировкой поверхности (Ra ≤ 0,8 мкм)

3. Прямоточная сварная конструкция

• Низкое сопротивление потоку (коэффициент сопротивления ≤ 0,2)
• Сварное соединение исключает утечку интерфейса
• Низкие требования к монтажному пространству

4. Интеллектуальные характеристики открытия и закрытия

• Регулируемый предварительный натяг пружины
• Время ответа < 0,1 секунды
• Минимальное давление растрескивания 0,01 МПа

Основные параметры

Поля приложения

• Строительная техника: Контур удержания давления гидроцилиндра
• Нефтехимическая промышленность: Предотвращение обратного потока на выходе насоса
• Энергетическое оборудование: Система питательной воды котла
• Экспериментальное оборудование: Схема испытания высокого давления

Руководство по выбору

Выбор по среде

Выбор по давлению

• < 10 МПа: Стандартная конфигурация пружины
• 10-25 МПа: Конфигурация усиленной пружины
• 25-42 МПа: Специальная конфигурация пружины

Гарантия качества

• 100% испытание под давлением (в 1,5 раза превышающее несущую способность)
• Обнаружение утечек с помощью гелиевой масс-спектрометрии (для моделей с жесткой герметизацией)
• Сертификация материалов (ISO 9001/PED)
