Легкий пластиковый хомут для труб с внутренним шестигранным рельсовым зажимом, скользящий канал C-образного канала, хомут для труб серии TLPG10

Обзор продукта

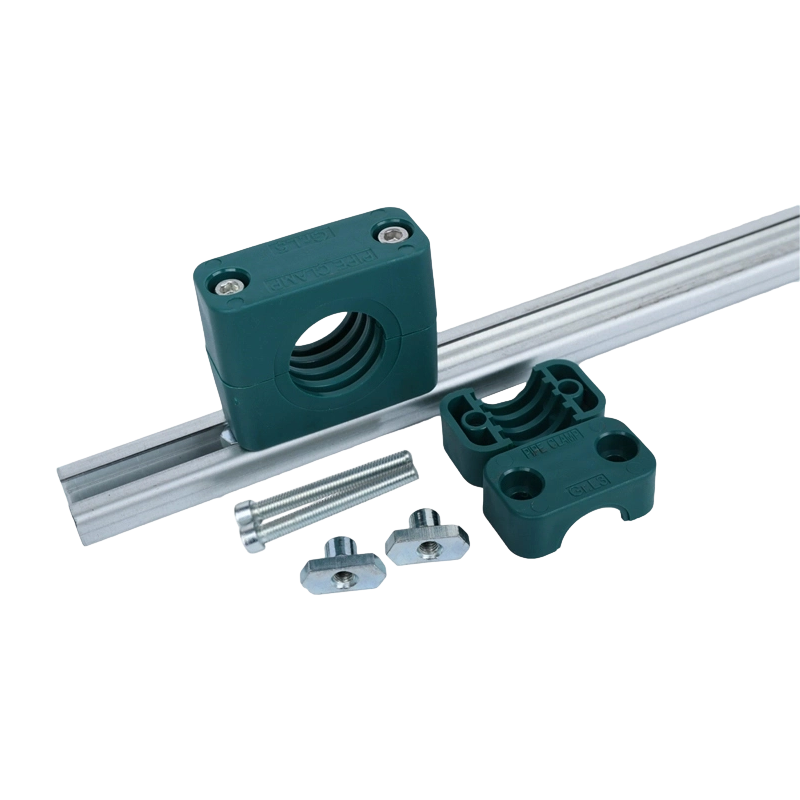

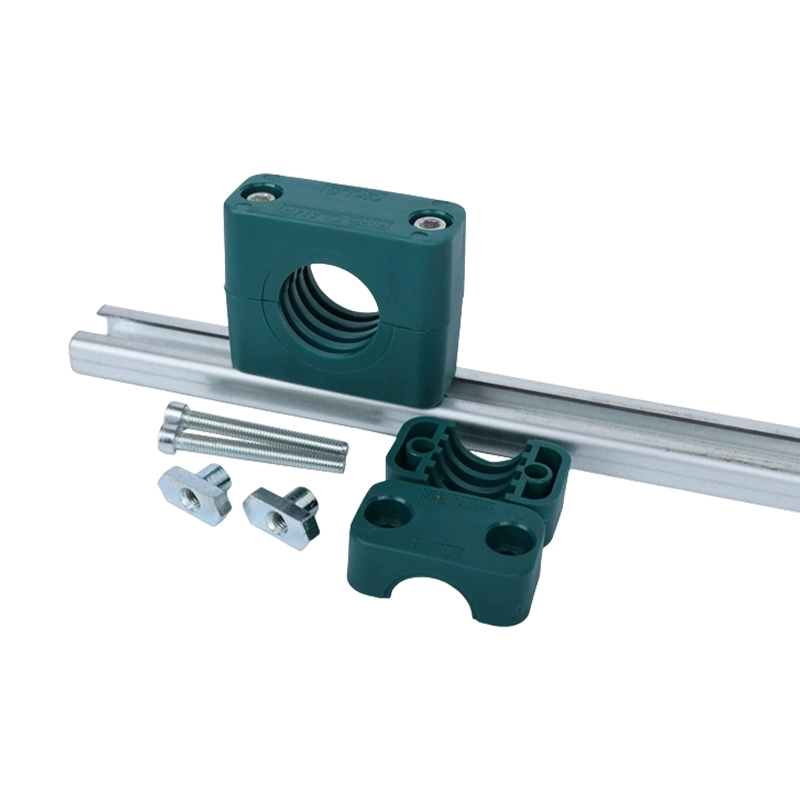

Серия TLPG10 — это легкий пластиковый трубный зажим, специально разработанный для стальных рельсов С-образного сечения. Изготовленный из высокопрочного нейлона, он имеет нижний зажимной паз, соответствующий стальной направляющей С-образного сечения, что позволяет мгновенно защелкиваться в направляющей. Встроенный шестигранный установочный винт фиксирует как трубопровод, так и сам трубный зажим. Этот продукт служит идеальным решением для модульной и гибкой прокладки легких трубопроводов, таких как кабели оборудования, воздушные трубы и масляные трубы, и широко используется в станках, оборудовании автоматизации, шкафах управления и других приложениях.

Подробные характеристики и преимущества продукта

1. Специфическая для железной дороги, быстрая установка

• Односекундное вырезание: Нижний зажимной паз идеально соответствует стальной направляющей С-образного сечения; его можно закрепить на направляющей вручную, что обеспечивает чрезвычайно удобную установку.
• Высокая совместимость: Подходит для нескольких стандартных моделей стальных рельсов С-образного сечения, доступных на рынке.
• Инструменты не требуются: Первоначальное обрезание и фиксация не требуют использования каких-либо инструментов, что значительно повышает эффективность электропроводки.

2. Шестигранная блокировка гнезда, стабильная и надежная

• Предотвращение перемещения: Вращение установочного винта с шестигранным гнездом позволяет закрепить трубный зажим на рельсе и плотно прижать трубопровод внутри зажима, обеспечивая двойную фиксацию для безопасности и надежности.
• Профессионально и эстетично: Конструкция шестигранного гнезда с потайной головкой обеспечивает аккуратный внешний вид и предотвращает случайное столкновение инструмента.
• Простая регулировка: Ослабьте установочный винт, чтобы легко отрегулировать положение зажима трубы или добавить/удалить трубопроводы.

3. Гибкая проводка, удобная регулировка

• Легкое скольжение: Перед фиксацией трубный зажим может легко скользить по рельсу, облегчая поиск оптимального положения проводки.
• Простое расширение: Во время модификации системы или добавления нового трубопровода можно легко добавить трубные зажимы или отрегулировать первоначальную компоновку трубопровода.
• Удобное обслуживание: Ослабьте установочный винт, чтобы снять хомут для обслуживания или замены трубопровода.

4. Нейлоновый материал, защита трубопровода

• Изоляция и устойчивость к царапинам: Нейлоновый материал непроводящий и не царапает оболочку кабеля или поверхность шланга.
• Коррозионная стойкость: Устойчив к воздействию масел и коррозии, подходит для использования в промышленных условиях.
• Огнестойкий опционально: Для повышения безопасности доступны огнестойкие материалы.

Краткий обзор основных параметров

Типичные области применения

• Промышленная автоматизация: Системы буксировки кабелей и воздушных труб для роботизированных седьмых осей и автоматизированных производственных линий.
• Станкостроительное оборудование: Проводка жгутов проводов электрических шкафов и труб охлаждающей жидкости для станков с ЧПУ и обрабатывающих центров.
• Строительная техника: Крепление и направление жгутов проводов управления и датчиков в кабине.
• Оборудование связи: Связывание и управление кабелями в серверных шкафах и шкафах управления.
• Экспериментальное оборудование: Гибкое крепление кабелей датчиков на испытательных стендах.

Руководство по выбору

Шаги выбора:

1. Подтвердите модель рельса: Измерьте или подтвердите технические характеристики (например, ширину и высоту) стального рельса С-образного сечения, который вы используете; это основная основа для выбора.

2. Оцените пакет трубопроводов: Оцените внешний диаметр и вес кабелей/шлангов, которые необходимо закрепить, чтобы убедиться, что они находятся в пределах несущей способности трубного зажима.

3. Выберите спецификацию: Выберите соответствующую спецификацию серии TLPG10 в зависимости от модели рельса и размера трубопровода.

Примечания:

• В основном применяется для крепления и направления легких трубопроводов.
• Не перетягивайте установочный винт во время установки, чтобы не повредить трубопровод или хомут трубы.

Наши преимущества

• Точное соответствие: Канавка зажима трубы точно соответствует стандартной стальной направляющей С-образного сечения, обеспечивая плавное скольжение и надежную фиксацию.
• Высококачественный материал: Изготовлен из высококачественного нейлона, обладающего хорошей прочностью и долговечностью.
• Полные характеристики: Охватывает широко используемые спецификации стальных рельсов С-образного сечения.
