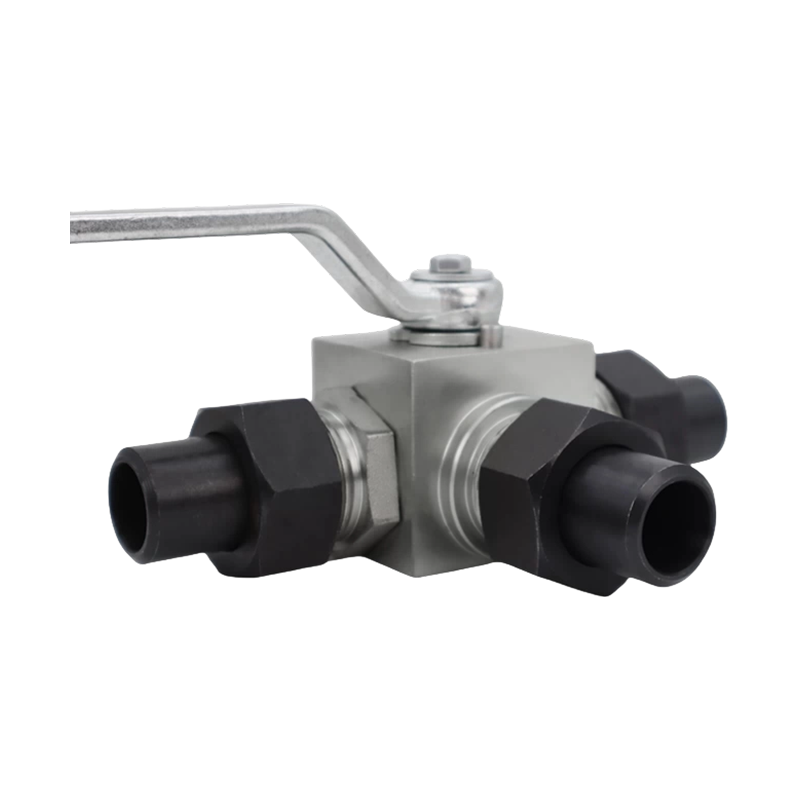

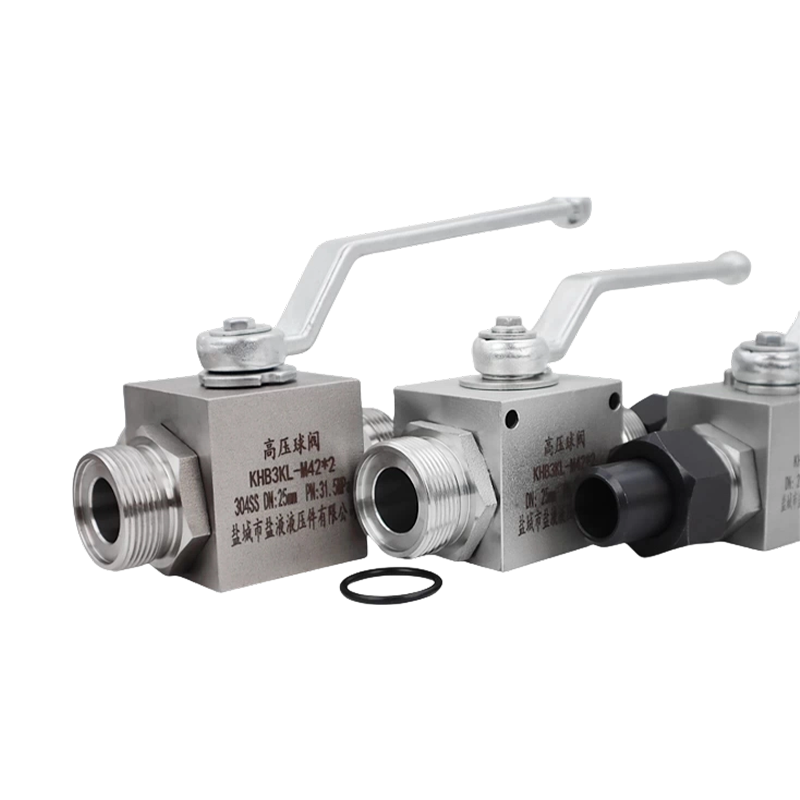

Трехходовой шаровой кран высокого давления из углеродистой стали KHB-3K 304/316L из нержавеющей стали с монтажными отверстиями (Т-образный и L-образный порты), двухпозиционный клапан

Обзор продукта

Трехходовой шаровой кран высокого давления серии KHB-3K с монтажными отверстиями представляет собой усовершенствованный компонент управления жидкостью со встроенными функциями. Он реализует сложное управление тремя трубопроводами через шаровой сердечник, вращающийся на 90 градусов. Уникальная конструкция монтажных отверстий в нижней или боковой части корпуса клапана позволяет жестко закрепить его на оборудовании или основаниях, что значительно повышает устойчивость и срок службы в условиях высокого давления и высокой вибрации. Он широко используется в нефтяной, химической, гидравлической, энергетической и других областях, где требуется реверсирование, распределение или смешивание сред.

Подробности функции: T-тип и L-тип

1. Трехходовой шаровой кран Т-типа (тип разделения потока)

• Функциональные особенности: Может реализовать соотношение один к двум (разделение потока) или два к одному (слияние). Когда среда поступает из одного порта, она может одновременно вытекать в два других порта (или сливаться в обратном направлении).
• Форма пути потока: Канал имеет Т-образную форму.
• Типичные области применения:
• Среднее распространение: Стабильно распределяйте одностороннюю жидкость по двум разным ветвям.
• Среднее смешивание: Смешайте две разные жидкости одним способом.

2. L-образный 3-ходовой шаровой кран (реверсивный тип потока)

• Функциональные особенности: Осуществите переключение направления потока. Может быть реализовано только двустороннее соединение, то есть два пути всегда соединены, а третий замкнут, и то, какие два пути соединены, переключается вращением шарового сердечника.
• Форма пути потока: Канал имеет форму буквы «L» (прямой угол).
• Типичные области применения:
• Реверс системы: Переключайте жидкость между двумя путями A→B и A→C.
• Обход оборудования: Реализовать функции циркуляции магистрального трубопровода и обхода изоляции оборудования.

Подробное объяснение особенностей и преимуществ продукта

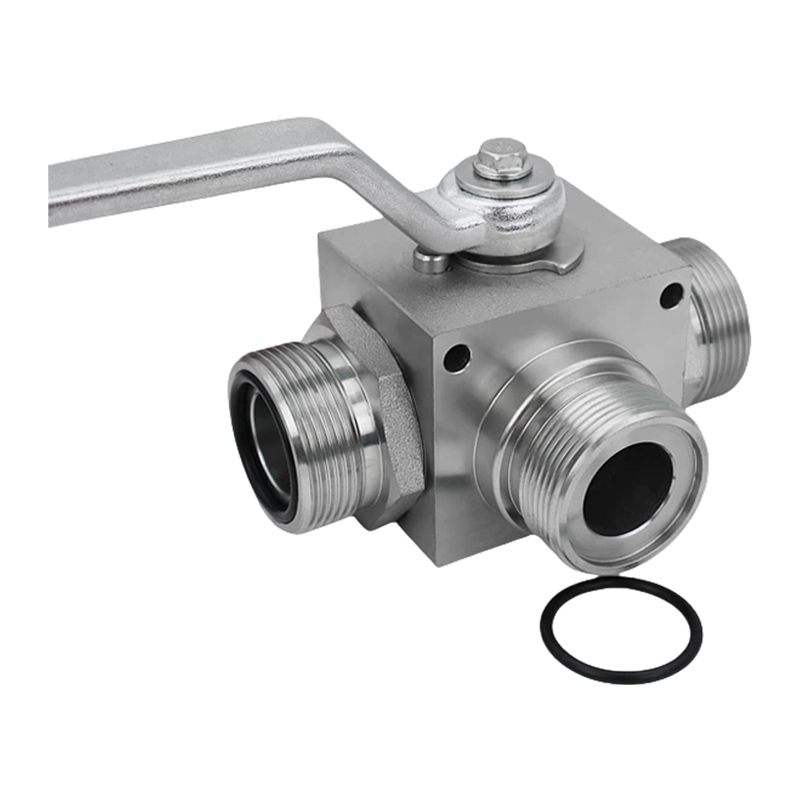

1. С монтажными отверстиями, стабильный и прочный

• Вибростойкость и разъединение: Отсоедините клапан от напряжения трубопровода, и монтажное седло будет выдерживать основной вес и вибрацию, защищая интерфейс трубопровода и сам клапан, что особенно подходит для мобильного оборудования (например, строительной техники).
• Удобная установка: Его можно легко закрепить, пропустив болты через монтажные отверстия, с точным позиционированием и легким выравниванием с трубопроводом.
  Увеличенный срок службы: значительно снижает вероятность раннего выхода клапана из строя, вызванного вибрацией и усталостью от напряжений.

2. Конструкция высокого давления, надежное уплотнение

• Усиленный корпус клапана: Используйте высококачественный материал с утолщенной конструкцией, чтобы обеспечить структурную целостность при высоком давлении.
• Прецизионный шаровой сердечник: Шарик шлифуется с высокой точностью и плотно прилегает к седлу клапана, обеспечивая двунаправленное уплотнение с нулевой утечкой.

3. Разнообразные материалы, адаптирующиеся к суровым условиям труда

• Углеродистая сталь: Экономичный и практичный, подходит для некоррозионных сред, таких как гидравлическое масло и смазочное масло.
• Нержавеющая сталь 304: Нержавеющая сталь общего назначения с хорошей коррозионной стойкостью, подходит для водогликоля и т. д.
• Нержавеющая сталь 316L: Лучшая коррозионная стойкость, подходит для суровых условий, таких как морская вода и химикаты.

Подробная таблица технических параметров

Типичные области применения

• Гидравлическая система: Обходное управление системой охлаждения гидравлического масла, реверсивное управление двойными приводами.
• Химический процесс: Реверсирование подачи реакционного котла, распределение и смешивание различных сред.
• Система смазки: Распределите смазочное масло по разным точкам смазки.
• Система котла: Обход питательной воды, переключение выхлопной системы.
• Экспериментальное оборудование: Испытательные стенды, требующие сложного переключения путей потока.

Наши преимущества

• Профессиональный дизайн: Полностью понимать сценарии применения трехходовых клапанов с разумной структурой продукта и надежными функциями.
• Строгий контроль качества: Каждый клапан проходит строгие испытания под высоким давлением для обеспечения герметичности.
• Техническая поддержка: Оказывать профессиональную техническую поддержку по выбору, чтобы помочь вам выбрать T-тип или L-тип в соответствии с функциональными требованиями (распределение или реверсирование).
• Гибкая настройка: Поддержка настройки специального давления, интерфейса и режима движения.
