Шаровой кран высокого давления из нержавеющей стали серии KHB 304, интерфейс H-типа, шаровой кран 25SR 18LR, конус 24°, прочное уплотнение

Обзор продукта

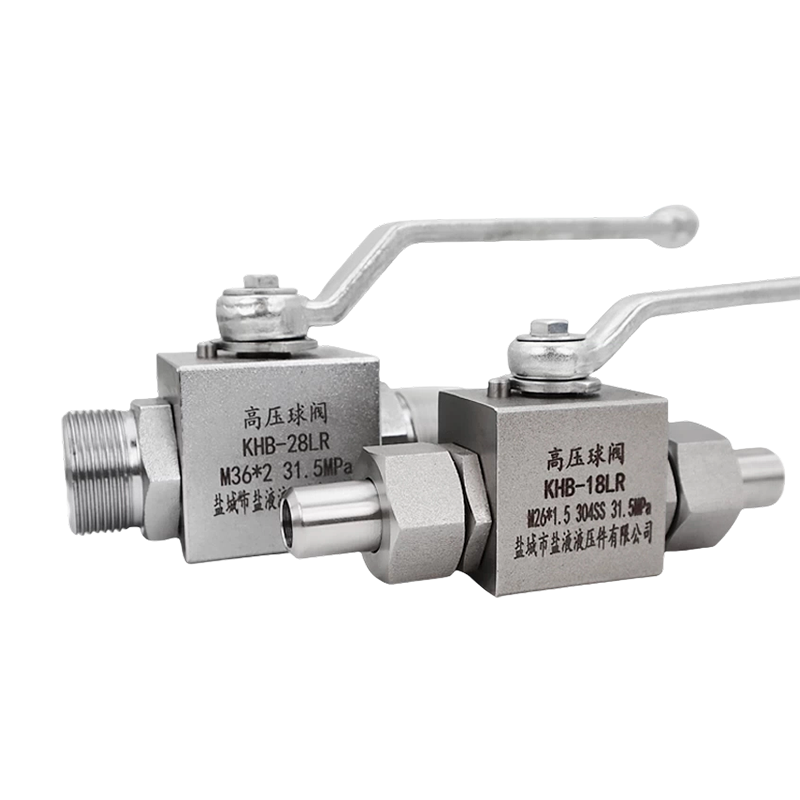

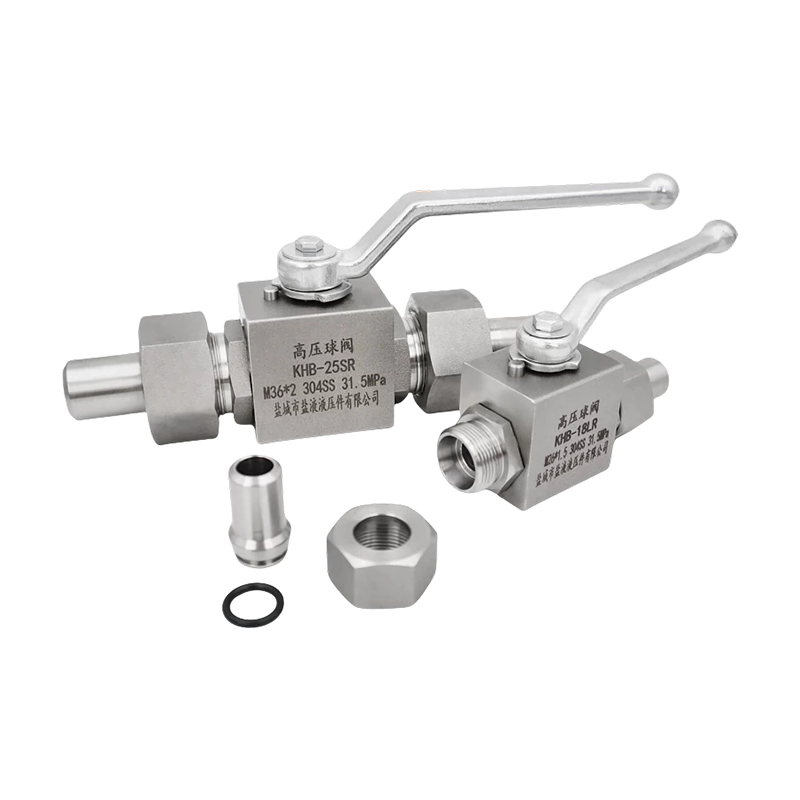

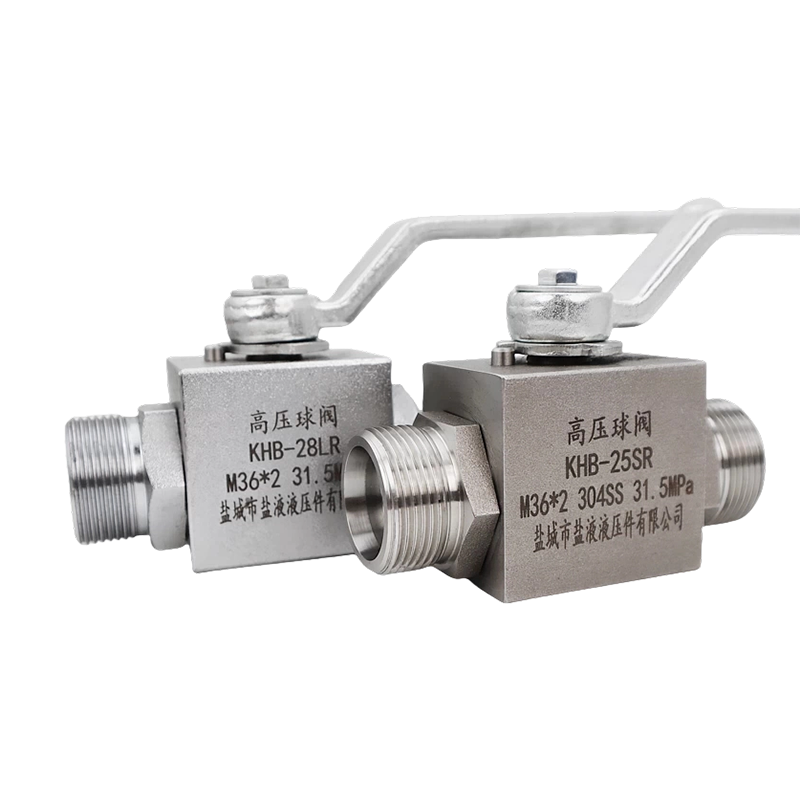

Шаровой кран высокого давления серии KHB — это профессиональный клапан, специально разработанный для гидравлических систем сверхвысокого давления. Он оснащен корпусом клапана из нержавеющей стали марки 304, оснащенным стандартным интерфейсом наконечника типа H и конической уплотнительной конструкцией 24°. Изделие оснащено двумя типами интерфейсов: 25SR (прямоточный) и 18LR (прямоугольный), отличающимися превосходной устойчивостью к давлению и надежностью уплотнения. Он широко используется в строительной технике, гидравлическом оборудовании и в области управления промышленными жидкостями.

Основные преимущества продукта

1. Превосходные герметизирующие свойства

• 24° Коническое уплотнение: использует прецизионную конструкцию жесткого уплотнения металл-металл для достижения двунаправленной нулевой утечки
• Конструкция сверхвысокого давления: несущая способность достигает 31,5 МПа, проходя 1,5-кратное испытание на безопасность под давлением
• Износостойкая конструкция: поверхность шара проходит упрочняющую обработку, устойчива к эрозии и имеет длительный срок службы

2. Надежный метод подключения

• Интерфейс наконечника типа H: обеспечивает прочное соединение с превосходными антивибрационными характеристиками
• Гарантия двойного уплотнения: коническое уплотнение с наконечником для предотвращения утечки
• Стандартный интерфейс: соответствует международным стандартам и имеет высокую взаимозаменяемость

3. Преимущества материала из нержавеющей стали

• Коррозионная стойкость: нержавеющая сталь марки 304 обеспечивает отличную коррозионную стойкость
• Высокая прочность: корпус клапана обладает высокой прочностью и устойчив к ударам высокого давления
• Широкая применимость: подходит для различных гидравлических сред

4. Разнообразные структурные формы

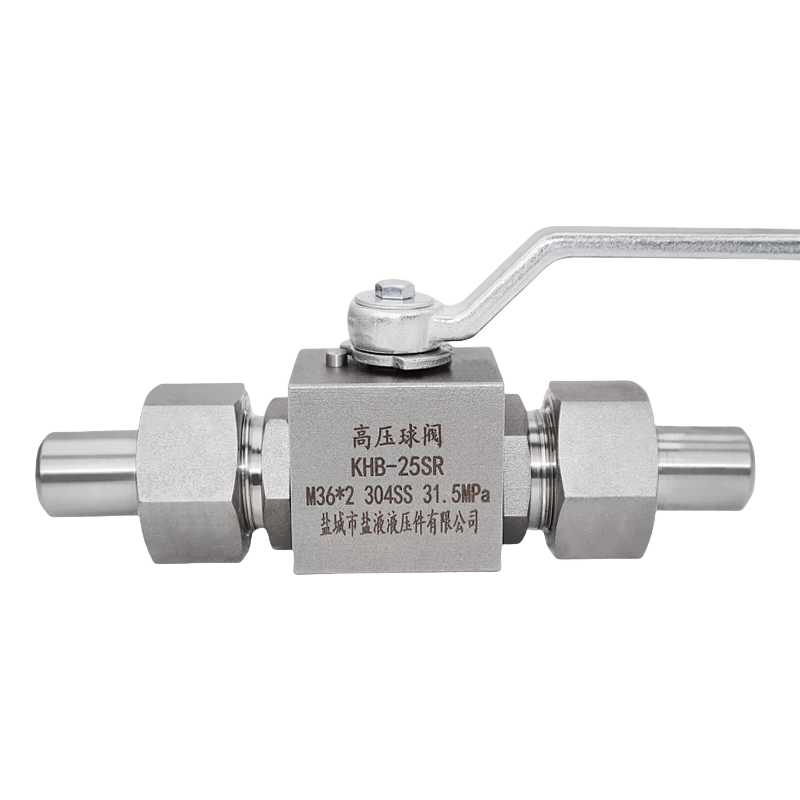

• Прямоточный тип 25SR: низкое сопротивление потоку и минимальная потеря давления
• Прямоугольный тип 18LR: экономит место при установке и обеспечивает гибкую компоновку

Основные технические параметры

Подробные технические параметры

Конфигурация материала

• Корпус клапана: нержавеющая сталь 304
• Мяч: нержавеющая сталь 304, обработка твердым хромом
• Шток клапана: нержавеющая сталь 304
• Уплотнение: металлическое твердое уплотнение

Параметры производительности

• Рабочее давление: 31,5 МПа
• Испытательное давление: 47,25 МПа
• Применимая температура: -20℃ ~ 120℃
• Рабочий крутящий момент: ≤100Н·м

Размеры соединения

Поля приложения

• Гидравлические системы строительной техники
• Промышленное гидравлическое оборудование
• Оборудование для испытаний под высоким давлением
• Системы контроля давления
• Системы смазки

Руководство по выбору

Ключевые моменты выбора
1. Требования к давлению: Выбирайте в соответствии с рабочим давлением системы
2. Стиль интерфейса: Выберите прямоточный или прямоугольный тип в зависимости от пространственной компоновки
3. Характеристики среды: Выберите материал и форму уплотнения в зависимости от среды
4. Размер соединения: Выберите соответствующую спецификацию в соответствии с размерами трубопровода

Объяснение модели

ХБ-□□-□□□
│ │ │
│ │ └─ Стиль интерфейса (25SR/18LR)
│ └─── Номинальный диаметр
└───── Серия продуктов

Сервисная поддержка

Техническая поддержка

• Предоставьте рекомендации по выбору продукта
• Консультации по установке и использованию
• Проектирование технической схемы

Послепродажное обслуживание

• 18-месячная гарантия качества
• Механизм быстрого реагирования
• Пожизненное техническое обслуживание
