Латунь шаровые краны представляют собой четвертьоборотные запорные устройства, в которых используется вращающийся шар с отверстием для регулирования потока жидкости или газа. Краткий ответ: существует шесть основных типов — полнопроходные, стандартные (уменьшенные), двухходовые, трехходовые, мини-шаровые краны и многооборотные шаровые краны — каждый из которых разработан для определенного диапазона давления, условий потока или среды установки. Выбор неправильного типа приводит к утечкам, потере давления или преждевременному выходу из строя, поэтому понимание каждой категории перед покупкой не является обязательным.
Латунь remains the dominant material for residential and light commercial ball valve bodies because it balances corrosion resistance, machinability, cost, and pressure rating in a way that stainless steel and PVC cannot match at the same price point. A standard brass ball valve rated at 600 ВОГ (Вода, Нефть, Газ) справляется с подавляющим большинством систем водоснабжения, отопления, вентиляции и кондиционирования воздуха и сжатого воздуха без дополнительного усиления.

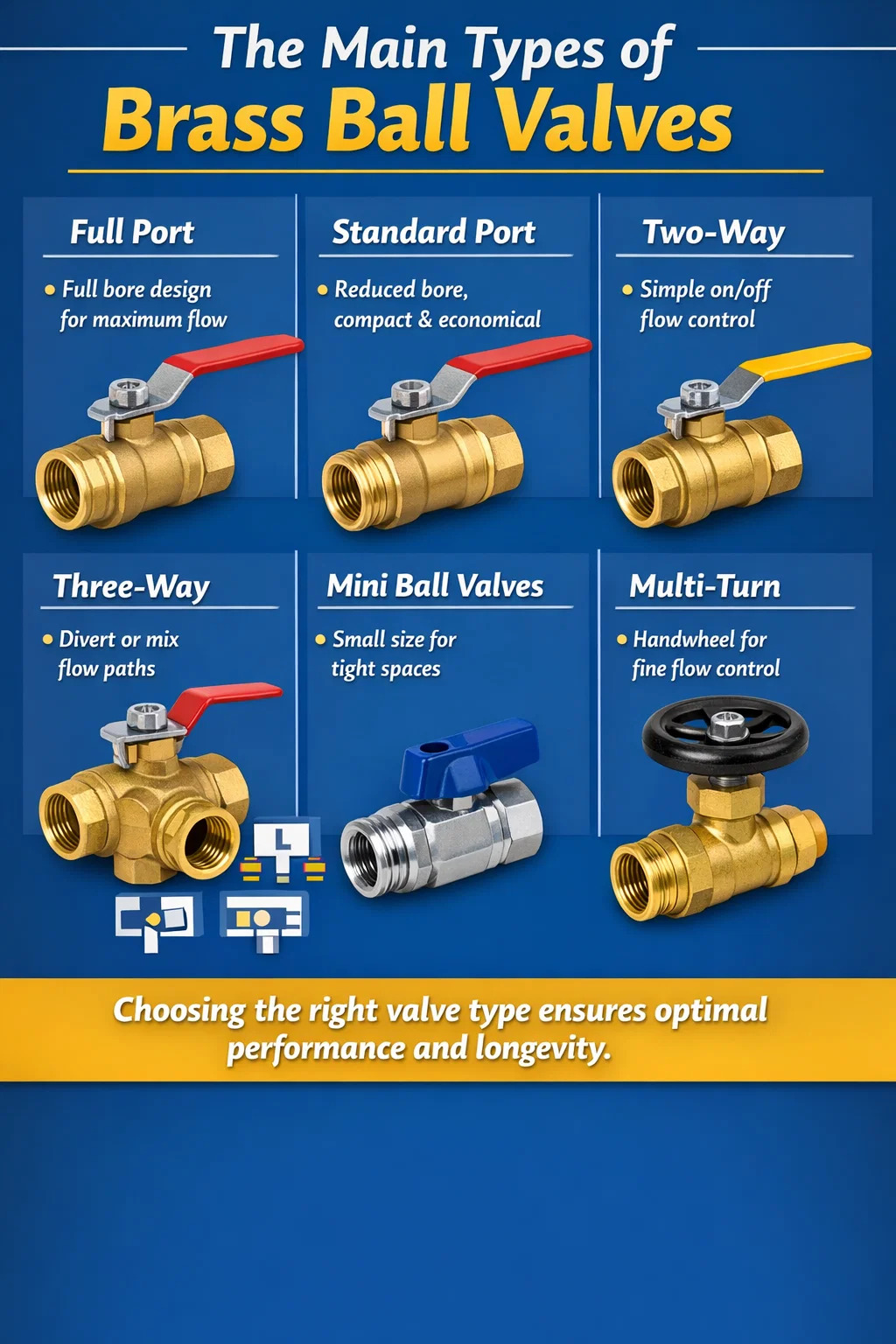

В этом руководстве описаны все основные типы латунных шаровых кранов, их номинальные характеристики, идеальные варианты использования, а также практические детали, которые монтажникам и инженерам необходимо сделать для правильного выбора с первого раза.
Полнопроходной латунный шаровой кран (также называемый полнопроходным) имеет внутренний диаметр отверстия, соответствующий внутреннему диаметру соединительной трубы. Когда клапан полностью открыт, жидкость проходит через него практически без ограничений, а это означает, что падение давления на клапане незначительно — обычно менее 0,5 фунтов на квадратный дюйм при стандартных расходах в жилых домах .
Эта конструкция является обязательной в тех случаях, когда нельзя жертвовать пропускной способностью, в том числе:
Полнопроходные латунные шаровые краны физически больше и тяжелее, чем эквиваленты с уменьшенным проходом того же номинального размера трубы. Корпус полнопроходного клапана диаметром 1 дюйм весит примерно на 30–40% больше чем стандартная версия порта. Этот дополнительный вес напрямую влияет на стоимость, поэтому указание полного порта для всей системы, когда уменьшенный порт будет работать одинаково хорошо, является ненужными расходами.
| Номинальный размер | Диаметр отверстия | Типичное номинальное давление | Cv (коэффициент расхода) |
|---|---|---|---|
| 1/4" | 0,25 дюйма | 600 ВОГ | 2.2 |
| 1/2" | 0,50 дюйма | 600 ВОГ | 11 |
| 3/4" | 0,75 дюйма | 600 ВОГ | 23 |
| 1" | 1,00 дюйма | 600 ВОГ | 45 |
| 1-1/2" | 1,50 дюйма | 600 ВОГ | 108 |
| 2" | 2,00 дюйма | 600 ВОГ | 175 |
Латунные шаровые краны со стандартным отверстием, обычно называемые уменьшенным отверстием, используют диаметр шара, который на один размер трубы меньше номинального размера клапана. Шаровой кран со стандартным портом диаметром 1 дюйм имеет диаметр примерно 0,75 дюйма . Это уменьшение создает измеримое падение давления, но делает клапан меньше, легче и дешевле в производстве.
В большинстве бытовых систем водоснабжения такое падение давления вполне приемлемо. Стандартный портальный клапан на ответвлении, питающем одну ванную комнату или прачечную, не приведет к заметному снижению производительности оборудования. Проблемы возникают, когда несколько клапанов с уменьшенным проходом устанавливаются последовательно на одной линии — совокупная потеря давления может превышать 10–15 фунтов на квадратный дюйм в худшем случае это повлияет на давление в душе и производительность прибора.
Латунные шаровые краны со стандартным портом доминируют в следующих ситуациях:
С точки зрения покупки стандартные латунные шаровые краны с портами стоят на 15–25% меньше чем полнопроходные эквиваленты того же номинального давления и номинального размера. В крупных проектах с десятками или сотнями запорных клапанов эта разница значительна.
Двухходовой шаровой кран имеет один вход и один выход — он либо пропускает поток, либо полностью его останавливает. Это наиболее распространенная конфигурация в сантехнике и системах отопления, вентиляции и кондиционирования. Шар вращается на 90 градусов между полностью открытым и полностью закрытым положениями, и переход занимает менее секунды.
Двухходовые латунные шаровые краны не предназначены для дросселирования. Удержание шарового клапана в частично открытом положении — скажем, на 45 градусов — создает турбулентный высокоскоростной поток мимо края шара, который разрушает седла из ПТФЭ в течение недель или месяцев. Шаровые краны являются устройствами включения/выключения. Если необходимо модулировать поток, правильным выбором будет шаровой или игольчатый клапан.
Двухходовые клапаны доступны в нескольких конфигурациях торцевых соединений, каждая из которых подходит для разных сценариев установки:
Трехходовые латунные шаровые краны имеют три отверстия и шарик со специальным отверстием, направляющий поток между ними. Они заменяют два отдельных двухходовых клапана и тройник в тех случаях, когда поток необходимо отводить, смешивать или разделять. Один трехходовой клапан в компактном корпусе выполняет работу трех компонентов.
Шарик внутри трехходового клапана может иметь Г-образное или Т-образное отверстие, и разница критична:
Шар L-образного отверстия имеет изгиб на 90 градусов. В одном положении он соединяет порт A с портом B. Поверните на 90 градусов и соединяет порт B с портом C. Ни в коем случае все три порта не обмениваются данными одновременно. Это делает клапан с L-образным отверстием подходящим для отвлекающий поток — направление поступающей жидкости в тот или иной пункт назначения, но никогда в оба одновременно.
Общие применения L-порта включают переключение системы между двумя различными линиями подачи химикатов, поочередное использование двух теплообменников или выбор между основным источником питания и байпасным контуром.
Шар Т-образного отверстия имеет Т-образное отверстие, которое может соединять все три порта одновременно или любые два из трех, в зависимости от положения вращения. Это делает его пригодным для смешивание (два впуска объединяются в один выпуск) или расщепление (один вход разделяется на два выхода).
В системах теплого пола часто используются трехходовые латунные шаровые краны с Т-образным отверстием для смешивания горячей подаваемой воды с более холодной возвратной водой для достижения правильной температуры пола — обычно 85–120 °F (30–49 °C) — прежде чем он попадет в напольную трубу.
| Особенность | L-порт | Т-порт |
|---|---|---|
| Форма отверстия | изгиб 90° | Т-образное сквозное отверстие |
| Все 3 порта открыты одновременно | Нет | Да (в одном положении) |
| Основная функция | Отвлечение | Смешивание или разделение |
| Диапазон вращения | 90° | 90° или 180° |
| Типичное применение | Выбор химикатов, переключение байпаса | Лучистое отопление, станции смешивания |
Мини-латунные шаровые краны подходят для размеров от Номинальный диаметр от 1/8 дюйма до 3/8 дюйма , а иногда и до 1/2 дюйма в зависимости от определения линейки продуктов производителя. Их можно найти везде, где полноразмерные клапаны были бы непрактичны: лабораторное оборудование, аналитические инструменты, порты для обслуживания холодильного оборудования, кофемашины, панели медицинского газа и небольшие пневматические контуры.
Несмотря на свой небольшой размер, хорошо изготовленные латунные мини-шаровые краны сохраняют ту же фундаментальную конструкцию, что и их более крупные собратья: корпус из латуни, шар из хромированной латуни или нержавеющей стали и седла из ПТФЭ. Номинальное давление качественных мини-клапанов часто достигает 1000 ВОГ — выше, чем у многих полноразмерных жилых клапанов, — потому что для небольшого диаметра требуется более толстая секция стенки.
Одно важное замечание по установке: для версий с резьбой NPT для мини-латунных шаровых кранов требуется гаечный ключ, а не затягивание вручную. Небольшой размер порта означает высокий крутящий момент зацепления резьбы по сравнению с размером корпуса, а чрезмерная затяжка приводит к растрескиванию корпуса. Рекомендуемый крутящий момент для латунных фитингов с резьбой NPT 1/8 дюйма обычно составляет 10–15 фут-фунтов , гораздо меньше, чем большие размеры.
Любой стандартный латунный шаровой кран можно перевести в автоматизированный режим путем установки на шток электрического или пневматического привода. Корпус клапана не изменился — привод заменяет ручную рукоятку и поворачивает шток по команде от управляющего сигнала.
Электрические приводы принимают управляющее напряжение — обычно 24 В переменного тока, 110 В переменного тока или 220 В переменного тока — и привести в действие мотор-редуктор, который вращает шток клапана. Двухпозиционные приводы (вкл./выкл.) являются наиболее распространенными. Модулирующие приводы принимают сигнал 4–20 мА или 0–10 В и могут удерживать любое промежуточное положение, однако, как отмечалось выше, использование шарового клапана для дросселирования ускоряет износ седла.
Латунные шаровые краны с электроприводом представлены:
Пневматические приводы используют сжатый воздух — обычно при 60–120 фунтов на квадратный дюйм — для вращения стержня клапана. Они работают быстрее, чем электрические приводы (часто менее одной секунды на полный ход на 90 градусов), и предпочтительны в средах, где электрические искры представляют опасность, например, в зонах обработки растворителей или покрасочных камерах.
Пневматические приводы с пружинным возвратом представляют собой важную конструкцию безопасности: пружина переводит клапан в безопасное положение (открыто или закрыто) в случае потери давления воздуха. Выбор режима «открытие при отказе» или «закрытие при отказе» — это инженерное решение по обеспечению безопасности, которое должно быть принято с учетом последствий каждого состояния во время аварийного отключения.
Ручка, прикрепленная к штоку клапана, определяет, как работает клапан и возможно ли случайное срабатывание. Выбор ручки редко зависит от предпочтений — речь идет о функциональности и безопасности.
Рычажная ручка является стандартной. Он обеспечивает четкую визуальную индикацию положения клапана: ручка, параллельная трубе, означает открытую, перпендикулярная — закрытая. Это самая быстрая и простая в использовании ручка, требующая одного четверти оборота. Визуальная индикация состояния рычага делает его незаменимым для любого клапана, который эксплуатационному персоналу необходимо проверять на расстоянии.
Один недостаток: рычаги легко открываются или случайно закрываются в перегруженных механических помещениях. Ручки запирающего рычага решают эту проблему — они включают в себя запираемый язычок, который требует преднамеренного задействования для управления клапаном.
Для поворота тройника (Т-образной рукоятки) требуется две руки или целенаправленное усилие. Это снижает риск случайного срабатывания и часто применяется в газовых сервисных клапанах, запорных клапанах оборудования и в любых устройствах, где непреднамеренное срабатывание имеет серьезные последствия. Т-образные ручки также более компактны, чем рычаги, при установке в ограниченном пространстве.
Овальные ручки компактны и имеют эргономичную форму, позволяющую управлять ими большим пальцем. Они часто появляются на клапанах меньшего размера (от 1/4 до 1/2 дюйма) в соединениях приборов, лабораторном оборудовании и приборных панелях, где полнорычажная рукоятка не подходит.
Запирающие ручки оснащены засовом для навесного замка или встроенным запорным механизмом, который предотвращает работу клапана без преднамеренной разблокировки. Они необходимы в процедурах блокировки/маркировки OSHA (LOTO), где энергетическая изоляция во время технического обслуживания должна быть проверяемой и устойчивой к несанкционированному вмешательству. Предприятия, обслуживающие машины, подключенные к линиям под давлением, должны иметь запорные клапаны в точках изоляции.
Помимо стандартных конфигураций, несколько специализированных конструкций латунных шаровых клапанов отвечают конкретным отраслевым требованиям, которым не могут соответствовать стандартные клапаны.
Латунные шаровые краны, предназначенные для газа, специально протестированы и сертифицированы для использования с природным газом, сжиженным газом и газовой смесью. В Соединенных Штатах эти клапаны должны нести AGA (Американская газовая ассоциация) одобрение или соответствие стандартам ANSI Z21.15. Отличие от водяного шарового крана не всегда заметно внешне — материалы внутренних уплотнений и седел выбраны так, чтобы противостоять проникновению углеводородов и разбуханию, а клапан должен проходить испытания на герметичность при номинальном давлении с газом, а не только с водой.
Использование шарового крана, не предназначенного для газа, на газопроводе является нарушением норм в большинстве юрисдикций и представляет реальную угрозу безопасности. Всегда проверяйте сертификационную маркировку на корпусе клапана перед установкой на любую газовую систему.
Латунь ball valves used in oxygen service must be thoroughly degreased and cleaned before installation. Any hydrocarbon contamination — including normal machining oils — can ignite violently in contact with high-pressure oxygen. Oxygen-service valves are clearly marked and should никогда не смешивать со стандартным запасом . Специальные процедуры хранения и обращения являются обязательными.
Вентилируемые шаровые краны имеют в шаре небольшое отверстие. Когда клапан закрывается, это вентиляционное отверстие совмещается с выходным портом и сбрасывает удерживаемое давление в атмосферу (или в точку сбора). Эта конструкция используется там, где давление, удерживаемое между закрытым клапаном и оборудованием, расположенным ниже по потоку, может вызвать опасность — системы сжатого воздуха, работа с паром и химические процессы, где сброс давления перед техническим обслуживанием является требованием безопасности.
Стандартные седла из ПТФЭ плавятся при пожаре, что приводит к утечке шарового крана или его невозможности открыть. Пожаробезопасные шаровые краны имеют вторичное седло металл-металл за седлом из ПТФЭ. Если седло из ПТФЭ разрушается в результате пожара, металлическое седло берет на себя управление и продолжает отключаться. Пожаробезопасные клапаны проходят испытания на API 607 или ИСО 10497 стандарты и являются обязательными во многих нефтехимических, нефтеперерабатывающих заводах и промышленных трубопроводах.
Два латунных шаровых крана могут выглядеть одинаково снаружи и со временем работать совершенно по-разному. Детали внутренней конструкции определяют срок службы, герметичность и рабочий крутящий момент после многих лет использования.
Сам шар обычно изготавливается из хромированной латуни или нержавеющей стали 316. Хромированные латунные шарики входят в стандартную комплектацию большинства бытовых и коммерческих клапанов — хром обеспечивает твердую и гладкую поверхность, которая снижает износ седла и предотвращает коррозию. Слой хрома должен быть нанесен равномерно; На тонком или неровном покрытии образуются очаги коррозии, которые при каждом цикле разрывают седла из ПТФЭ.
Шарики из нержавеющей стали тверже, более устойчивы к коррозии и лучше подходят для агрессивных сред — деионизированной воды (которая выщелачивает металлы), разбавленных кислот и окислительных химикатов, разрушающих хром. Повышение стоимости оправдано в этих конкретных приложениях.
Седла из ПТФЭ (политетрафторэтилена, тефлона) являются отраслевым стандартом. ПТФЭ химически инертен почти ко всем жидкостям, имеет чрезвычайно низкое трение и обеспечивает отличную герметизацию при давлениях от почти вакуума до нескольких сотен фунтов на квадратный дюйм. Его ограничением является температура: выше стандартный ПТФЭ размягчается. 250°Ф (121°С) , что делает его непригодным для паровой эксплуатации без специальных составов.
Усиленный ПТФЭ (стеклонаполненный, углеродный или нержавеющий) повышает термостойкость, износостойкость и стабильность размеров при более высоких давлениях. В условиях высоких температур материалы седла переходят в сторону PEEK (полиэфирэфиркетон), который выдерживает температуры до 500°Ф (260°С) .
Количество частей корпуса определяет возможность восстановления клапана в полевых условиях:
В жилых условиях вполне уместны цельные и двухсоставные латунные шаровые краны. В коммерческом механическом помещении с задвижками на труднодоступных участках трубопроводов, трехкомпонентная конструкция экономит значительные трудозатраты на протяжении всего срока службы установки .
Латунь ball valve pressure ratings use the WOG system — Water, Oil, Gas — which specifies the maximum working pressure at ambient temperature (typically 73°F/23°C). The most common rating for standard brass ball valves is 600 WOG (приблизительно 600 фунтов на квадратный дюйм) . Это намного превышает требования бытового водоснабжения (городское давление редко превышает 80 фунтов на квадратный дюйм) и большинства коммерческих систем отопления, вентиляции и кондиционирования.
Критическая проблема заключается в том, что номинальные значения WOG действительны только при температуре окружающей среды. При повышении температуры латунный корпус теряет прочность, а седла из ПТФЭ размягчаются. Это выражается как понижающий коэффициент. Клапан с номинальным сопротивлением 600 WOG при температуре 73°F может иметь номинал только 150 фунтов на квадратный дюйм при 200 °F (93 °C) . Всегда проверяйте кривую давление-температура (P-T), указанную производителем, а не только клеймо WOG на корпусе, когда применение связано с повышенными температурами.
| Температура (°F) | Температура (°С) | Приблизительное максимальное давление (PSI) — клапан 600 WOG |
|---|---|---|
| 73 | 23 | 600 |
| 100 | 38 | 540 |
| 150 | 66 | 420 |
| 200 | 93 | 300 |
| 250 | 121 | 150 |
Отдельного упоминания заслуживает сервис Steam. Стандартные латунные шаровые краны, как правило, не рекомендуется для пара . Пар низкого давления (до 15 фунтов на квадратный дюйм) иногда обрабатывается латунными клапанами с соответствующими материалами седла, но для всего, что выше этого, требуется конструкция из нержавеющей стали или углеродистой стали с металлическими седлами. Использование стандартного латунного шарового крана для пара приводит к быстрому разрушению седла и потенциальному выходу корпуса из строя.
Стандартная латунь представляет собой сплав меди и цинка, обычно в соотношении примерно 60% меди до 40% цинка (C36000, латунь свободной обработки). В определенных условиях воды — мягкой воде, кислой воде (pH ниже 7), теплой воде или воде с высоким содержанием хлоридов — цинк выборочно выщелачивается из латуни в процессе, называемом обесцинкованием. Корпус клапана постепенно теряет цинк, оставляя пористую, слабую медную структуру, которая со временем выходит из строя.
Латунь, устойчивая к обесцинкованию (DZR), также называемая CW602N или C35300, ограничивает содержание цинка до уровня ниже 15% и добавляет мышьяк или другие ингибиторы, которые блокируют процесс выщелачивания. В регионах с агрессивной водой (в том числе во многих муниципальных системах водоснабжения в Европе и некоторых частях США) латунные шаровые краны DZR являются обязательными. согласно местным сантехническим нормам.
Визуальные признаки обесцинкования — розовое или красноватое изменение цвета поверхности латуни, белые порошкообразные отложения или структурная слабость — обычно обнаруживаются слишком поздно. Выбор латуни DZR с самого начала обходится гораздо дешевле, чем замена клапана после выхода из строя.
Латунные шаровые краны DZR можно отличить по маркировке DZR, отштампованной на корпусе, или по спецификации материала в паспорте продукта. Они стоят на 10–20% больше чем стандартные латунные клапаны, но являются единственным приемлемым выбором для питьевого водоснабжения в пострадавших регионах.
Традиционная латунь свободной обработки (C36000) содержит до 3% свинца , что значительно улучшает обрабатываемость, но вызывает опасения по поводу выщелачивания свинца в питьевую воду. В ответ Соединенные Штаты приняли Закон о сокращении содержания свинца в питьевой воде, вступающий в силу 4 января 2014 года, который ограничивает содержание свинца на смачиваемых поверхностях в сантехнических изделиях для питьевого водоснабжения средневзвешенным значением 0,25% или меньше .
Бессвинцовые латунные сплавы, используемые в шаровых кранах, соответствуют следующим требованиям:
Для любого шарового крана, установленного на линии подачи питьевой воды в США, Калифорнии (AB 1953), Вермонте, Мэриленде, Луизиане или других штатах с независимыми ограничениями по содержанию свинца, сертификация по содержанию свинца (NSF/ANSI 61 и NSF/ANSI 372) не является обязательной — это требование закона. Всегда проверяйте сертификационные знаки NSF перед покупкой клапанов для систем питьевого водоснабжения.
Отбор сводится к ответу на ряд конкретных вопросов о приложении. Систематическая работа над ними быстро устраняет неверные варианты.
Просмотр этого контрольного списка перед заказом позволит избежать распространенной ошибки, когда при покупке учитывается только цена, а затем обнаруживается, что клапан не подходит для данного применения. Клапан стоимостью 12 долларов, который необходимо заменить через шесть месяцев из-за отсутствия защиты DZR или правильной сертификации, требует гораздо больше трудозатрат, чем покупка правильного клапана стоимостью 18 долларов в первую очередь.
Понимание того, почему латунные шаровые краны выходят из строя, помогает как изначально выбрать правильный клапан, так и диагностировать проблемы в существующих установках.
Поток проходит через полностью закрытый клапан. Причины: изношенные седла из ПТФЭ в результате использования дроссельной заслонки, повреждение седла из-за твердых частиц в жидкости, деформация седла из-за воздействия перегрева или седла, которые не были установлены должным образом из-за производственного дефекта. Профилактика: используйте клапан только как двухпозиционное устройство, в грязных системах установите фильтр перед установкой и проверьте температурную совместимость перед установкой.
Утечка жидкости из области уплотнения штока. Причины: износ уплотнения из-за частой езды на велосипеде, разрушение уплотнения из-за температуры или химического воздействия или неправильный момент затяжки при установке, который деформировал область уплотнения штока. На регулируемых сальниковых клапанах затягивая сальниковую гайку на 1/8-1/4 оборота часто останавливает течь штока без замены клапана. Нерегулируемые конструкции требуют замены клапана.
Шар нельзя вращать. Причины: длительное бездействие, приводящее к скоплению минеральных отложений между шаром и седлами, обесцинкование, приводящее к разбуханию корпуса вокруг шара, или слишком сильное затягивание набивки до точки заедания штока. Профилактика: проверяйте клапаны (полностью открывайте и закрывайте их) не реже одного раза в год. Это стандартная практика при обслуживании объектов и предотвращает ситуацию, когда клапан был открыт в течение многих лет и не может быть закрыт во время чрезвычайной ситуации.
Физическое растрескивание или раскол латунного корпуса. Причины: обесцинкование, ослабившее металлическую конструкцию, гидравлические удары, скачки давления, превышающие номинал клапана, замерзание попавшей воды (вода расширяется примерно 9% по объему при замерзании создается давление, которое легко растрескивает латунь), или момент установки прикладывается к корпусу клапана, а не к фитингу. В условиях холодного климата изоляция и дренаж всех клапанов в местах, подверженных замерзанию, перед зимой не подлежат обсуждению.
Латунь ball valves dominate the residential and commercial market, but they are not the correct material for every application. Understanding where stainless steel or PVC performs better prevents costly mistakes.
| Недвижимость | Латунь | Нержавеющая сталь 316 | ПВХ |
|---|---|---|---|
| Максимальная температура | 250°Ф (121°С) with PTFE seats | 450°Ф (232°С) | 140°Ф (60°С) |
| Морская вода/соленая вода | Плохое (риск децинкификации) | Отлично | Отлично |
| Питьевая вода | Хорошо (требуется бессвинцовый сорт) | Отлично | Хорошо |
| Разбавленные кислоты | Бедный | Хорошо (depends on acid) | Отлично |
| Номинальное давление | До 600 WOG (стандартно) | До 1000 фунтов на квадратный дюйм | Типичное давление 150 фунтов на квадратный дюйм |
| Относительная стоимость (клапан 1 дюйм) | 15–35 долларов США | 40–100 долларов | 8–20 долларов |
| Служба природного газа | Да (класс, сертифицированный AGA) | Да | Нет |
Практический вывод: латунные шаровые краны являются правильным выбором для подавляющего большинства систем водоснабжения, газа, масла и сжатого воздуха в коммерческих и жилых помещениях. Переключитесь на нержавеющую сталь, когда температура превышает 250°F, когда жидкость вызывает коррозию цинка или меди или когда система находится в морской среде. Перейдите на ПВХ, если жидкость представляет собой сильную кислоту, щелочь или окислитель, который разъедает все металлы, но примите связанные с этим ограничения по температуре и давлению.
Даже правильный клапан преждевременно выходит из строя, если установлен неправильно. Эти методы применяются независимо от выбранного типа клапана.
Резьба NPT (National Pipe Tapered) герметизируется за счет натяга резьбы и герметика. Лента из ПТФЭ (2–3 витка в направлении резьбы) или анаэробный герметик для трубной резьбы подойдут. Не наносите герметик на первые две резьбы — он попадет внутрь трубы. При работе с газом используйте желтую ленту из ПТФЭ, рассчитанную на газ, или совместимый с газом резьбовой герметик. Стандартная белая лента из ПТФЭ не одобрена для работы с газом большинством норм.
Приложите момент затяжки к плоским лыскам под ключ на концевом соединении, ближайшем к трубному фитингу, а не к самому корпусу клапана. Затягивание корпуса скручивает и деформирует его, прижимая шар к седлам и вызывая немедленный или ранний выход из строя. Используйте два гаечных ключа при установке клапанов с резьбой в существующие трубопроводы: один для удержания корпуса клапана неподвижно, другой для поворота фитинга.
При пайке латунного шарового крана к медной трубе во время пайки держите клапан в полностью открытом положении. Это перемещает седла из ПТФЭ в сторону от самой горячей части корпуса клапана и снижает риск плавления или деформации седла. Перегрев концов пайки, особенно на клапанах меньшего размера, является одной из наиболее частых причин утечек при новой установке. Используйте радиатор или влажную тряпку на корпусе клапана, если фитинги требуют длительного времени работы горелки.
Стандартные двухходовые латунные шаровые краны являются двунаправленными — поток может поступать с любого конца. Трехходовые клапаны являются направляющими и должны устанавливаться в соответствии с обозначением порта производителя. Клапаны с приводом могут иметь предпочтительное направление потока, указанное на корпусе. Прежде чем предположить, что какой-либо специальный клапан является двунаправленным, проверьте документацию на изделие.
Латунь ball valves function correctly in any orientation — horizontal, vertical, or angled — without adjustment. The exception is where solids or sediment in the fluid could settle inside the valve body when it is installed with the stem pointing downward. For dirty or slurry service, installing with the stem pointing upward or horizontally allows solids to be flushed out when the valve operates.
