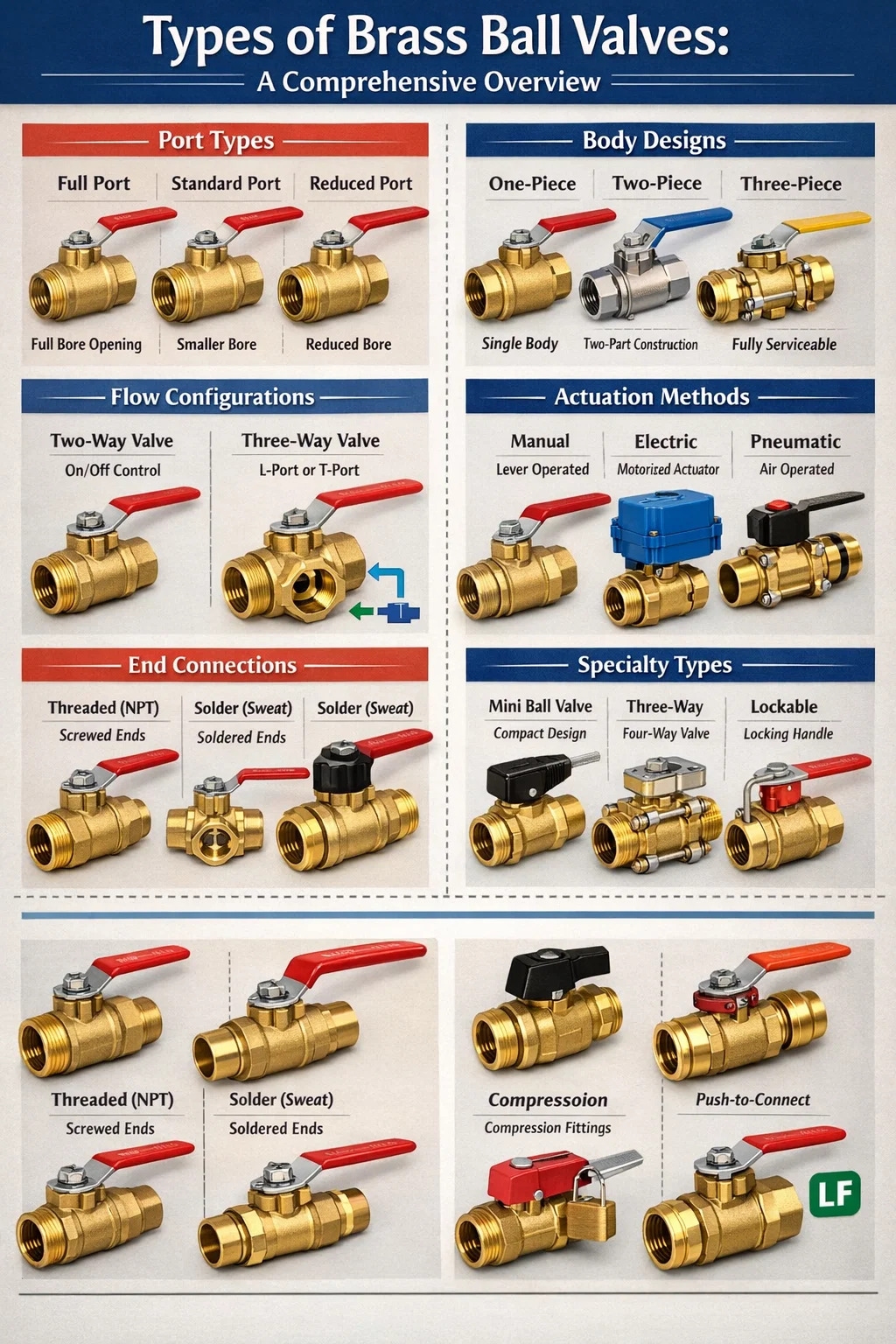

Латунные шаровые краны делятся на несколько различных категорий в зависимости от конфигурации порта, конструкции корпуса, метода срабатывания и типа торцевого соединения. К наиболее часто используемым типам относятся шаровые краны с полным проходом, стандартным проходом и шаровым краном с уменьшенным проходом, каждый из которых подходит для различных требований к потоку. Конструкции кузова варьируются от цельных, двухсекционных до трехсекционных, а варианты приведения в действие охватывают ручное, электрическое и пневматическое управление. Понимание этих различий не является вопросом предпочтений; это напрямую влияет на производительность системы, затраты на техническое обслуживание и срок службы.
Латунь остается одним из наиболее широко используемых материалов для шаровые краны в сантехнике, системах отопления, вентиляции и кондиционирования, газоснабжения и легкой промышленности. Его естественная коррозионная стойкость, обрабатываемость и способность выдерживать умеренные давления (обычно до 600 фунтов на квадратный дюйм в зависимости от конструкции и температуры) делают его практичной и экономичной альтернативой нержавеющей стали в неагрессивных средах. Мировой рынок шаровых кранов оценивается более чем в 13,5 миллиардов долларов в 2023 году , а латунные варианты составляют значительную часть этого объема, особенно в сегментах бытовой и коммерческой сантехники.
Размер порта шарового клапана определяет, насколько сильное ограничение потока происходит, когда клапан полностью открыт. Это одна из первых технических характеристик, которые инженеры и монтажники должны оценить перед выбором латунного шарового крана для любого применения.
Полнопроходной латунный шаровой кран имеет шар с диаметром отверстия, равным внутреннему диаметру соединительной трубы. Когда клапан открыт, жидкость проходит через него практически без ограничений — падение давления на полностью открытом полнопроходном клапане практически незначительно. Это делает полнопроходные конструкции предпочтительным выбором для применений, где поддержание скорости потока имеет решающее значение, например, в насосных системах, линиях пожаротушения и установках дозирования химических веществ.
Полнопроходные шаровые краны также являются подходящим выбором, когда требуется очистка труб (внутренняя очистка труб), поскольку полнопроходные краны позволяют свободно проходить чистящим инструментам. В 1-дюймовый полнопроходной латунный шаровой кран , диаметр отверстия составляет примерно 1 дюйм, что точно соответствует внутреннему диаметру трубы.
В стандартных портовых клапанах используется шар с внутренним диаметром трубы на один размер меньше, чем торцевые соединения клапана. А 1-дюймовый стандартный клапан порта будет иметь отверстие, примерно соответствующее внутреннему диаметру трубы 3/4 дюйма. Такое уменьшение приводит к умеренному перепаду давления, но позволяет сделать корпус клапана более компактным и легким. Стандартные портовые клапаны широко используются в системах общего водоснабжения, ирригации и отопления, вентиляции и кондиционирования воздуха, где допустимо небольшое ограничение потока и где приоритетом является экономия средств.
Клапаны с уменьшенным проходом имеют еще меньший диаметр отверстия — обычно на два размера трубы меньше размера соединения клапана. Они редко используются, когда важна эффективность потока, но они находят применение в системах с низким расходом, измерительных устройствах и ситуациях, когда клапан является в первую очередь запорным устройством, а не компонентом управления потоком. Их компактный размер и низкая стоимость делают их привлекательными для установки в условиях ограниченного пространства.
| Тип | Размер отверстия в зависимости от трубы | Падение давления | Лучший вариант использования |
|---|---|---|---|
| Полный порт | Равен идентификатору трубы | Минимальный | Высокопроизводительные, очистные и насосные системы |
| Стандартный порт | На один размер меньше | Умеренный | Общая сантехника, отопление, вентиляция, ирригация |
| Уменьшенный порт | На два размера меньше | Высокий | Отключение при малом расходе, дозирование |
Конструкция корпуса латунного шарового крана определяет, можно ли его разобрать для технического обслуживания, сколько это стоит и насколько хорошо он герметичен под давлением. Каждая конструкция служит различной операционной философии.
Цельные латунные шаровые краны изготавливаются в виде единого неразборного корпуса. Шар и седла вставляются во время производства, и после использования клапан нельзя обслуживать. Эти клапаны являются наиболее экономичным вариантом и подходят для применений с низким давлением и низкими нагрузками. Их часто используют в качестве одноразовых клапанов в бытовой сантехнике, где стоимость замены намного ниже трудозатрат на техническое обслуживание. Типичные номинальные значения давления для цельных латунных шаровых кранов составляют около 200–400 ВОГ (вода, нефть, газ) .
Двухкомпонентные шаровые краны состоят из двух половин корпуса, соединенных резьбой или болтами. Их можно частично разобрать — торцевую крышку можно снять, чтобы получить доступ к шару и седлам, — что позволяет осуществлять осмотр и ограниченное техническое обслуживание, пока клапан остается в трубопроводе. Двухкомпонентные конструкции значительно более популярны, чем цельные клапаны в коммерческих целях и легкой промышленности, благодаря балансу стоимости, ремонтопригодности и устойчивости к давлению. Большинство стандартных латунных двухкомпонентных шаровых кранов рассчитаны на 600 ВОГ , что делает их совместимыми с широким спектром водопроводных и газовых систем.
Трехсоставные шаровые краны являются наиболее ремонтопригодной конструкцией. Центральный корпус (в котором находится шар) окружен двумя торцевыми крышками, скрепленными болтами. Все внутренние детали клапана можно снять и заменить, не нарушая соединения трубопроводов, что является значительным преимуществом в промышленных системах, где простои обходятся дорого. Трехкомпонентные латунные шаровые краны дороже, но обеспечивают наилучшую долгосрочную эффективность в многоцикловых или критических приложениях. Они широко распространены в технологических трубопроводах, системах сжатого воздуха и специальных химикатах, где предполагается регулярное обслуживание.
Помимо размеров портов и конструкции корпуса, важнейшим классификационным параметром является количество путей потока, которыми управляет шаровой кран. Двухходовые и трехходовые шаровые краны выполняют принципиально разные функции в системе трубопроводов.
Двухходовой шаровой кран — это стандартный двухпозиционный клапан: он имеет один вход и один выход. Вращение ручки 90 градусов перемещает шар из полностью открытого положения в полностью закрытое. Эта простота делает двухходовые латунные шаровые краны наиболее распространенным типом в сантехнике, системах отопления, вентиляции и кондиционирования, газоснабжения и общепромышленных запорных устройствах. Они не предназначены для регулирования или отклонения потока.
Трехходовые шаровые краны имеют три порта и шарик специальной конфигурации — L-образный или T-образный, — который позволяет направлять жидкость между несколькими путями. Эти клапаны используются в системах, где требуется отклонение или смешивание потока.
Трехходовые латунные шаровые краны широко используются в системах водоподготовки, контурах солнечного теплового отопления, установках для смешивания химикатов и сетях распределения сжатого воздуха. Они устраняют необходимость в двух отдельных двухходовых клапанах и тройнике, что снижает как стоимость, так и потенциальные точки утечки.
Принцип работы латунного шарового крана так же важен, как и его внутренняя конструкция. Метод срабатывания должен соответствовать архитектуре управления системы и операционной среде.
Ручные латунные шаровые краны управляются вручную с помощью рычажной рукоятки или маховика с зубчатым приводом. Клапаны с рычажным управлением обеспечивают четкую визуальную индикацию положения клапана: ручка, параллельная трубе, означает открытое положение, перпендикулярная — закрытое. Это самый простой, надежный и экономичный вариант привода, не требующий внешнего источника питания. Рычажные рукоятки входят в стандартную комплектацию клапанов размером примерно до 2 дюйма , в то время как в клапанах большего размера часто используются редукторы для уменьшения крутящего момента, необходимого для работы.
Некоторые ручные клапаны также оснащены запираемой ручкой, позволяющей зафиксировать положение клапана навесным замком — важная функция безопасности в промышленных условиях, на химических заводах и в любом месте, где несанкционированное использование клапана может вызвать опасность.
Электрические приводы, также называемые моторизованными или автоматическими приводами, используют электродвигатель для вращения штока шарового клапана. Они используются, когда требуется удаленное управление, автоматизированное управление или интеграция с системой управления зданием (BMS) или системой SCADA. Латунные шаровые краны с электроприводом широко распространены в интеллектуальных ирригационных системах, системах управления зонами HVAC, водоочистных станциях и промышленных технологических линиях.
Электрические приводы для латунных шаровых кранов обычно работают 24 В постоянного тока, 110 В переменного тока или 220 В переменного тока источники питания. Их можно сконфигурировать для работы в режиме включения/выключения или, с пропорциональными приводами, для модулирующего управления (например, входной сигнал 4–20 мА или 0–10 В). Время срабатывания стандартных электроприводов варьируется от от 5 до 30 секунд для полного поворота на 90 градусов, что достаточно для большинства неаварийных применений.
Пневматические приводы используют сжатый воздух для приведения в движение поршневого или реечного механизма, который вращает шар. Они быстрее электрических приводов — типичное время отклика меньше. 1 секунда — и искробезопасны во взрывоопасных средах, что делает их предпочтительным выбором в нефтехимической, нефтегазовой и горнодобывающей промышленности. Пневматические приводы работают при давлениях питания между 60–120 фунтов на квадратный дюйм Доступны в конфигурациях с пружинным возвратом (открытие при отказе или закрытие при отказе) и двойного действия.
Безопасное положение пневматического привода с пружинным возвратом является критическим параметром конструкции безопасности. А отказоустойчивый клапан автоматически перекрывает поток при потере подачи воздуха; а отказоустойчивый клапан поддерживает поток при тех же условиях. Выбор полностью зависит от требований безопасности технологического процесса.
| Тип срабатывания | Источник питания | Скорость отклика | Типичное применение |
|---|---|---|---|
| Ручной (рычаг) | Нет | Мгновенный (ручной) | Водопровод, вентиляция, общее отключение |
| Электрический (моторизованный) | 24 В постоянного тока / 110–220 В переменного тока | 5–30 секунд | Автоматизация HVAC, ирригация, BMS |
| Пневматический | 60–120 фунтов на квадратный дюйм compressed air | Менее 1 секунды | Промышленные, нефтегазовые, опасные зоны |
То, как латунный шаровой кран соединяется с системой трубопроводов, влияет на время установки, вероятность утечки и на то, можно ли снять и переустановить клапан. Каждый из основных типов подключения имеет свои преимущества в зависимости от применения.
В шаровых кранах с резьбой используется наружная или внутренняя резьба для непосредственного соединения с трубой или фитингами. В Северной Америке, NPT (Национальный трубный конус) резьба стандартная, а BSP (Британская стандартная труба) нити распространены в Европе, Азии и Австралии. Резьбовые соединения легко устанавливать и снимать, что делает их идеальными для водопровода, подачи сжатого воздуха, газа и любого применения, где в будущем вероятно снятие клапана. Однако для уплотнения резьбы требуется лента (ПТФЭ) или трубная смазка, а чрезмерная затяжка может привести к растрескиванию латунных корпусов, что является ключевой проблемой для монтажников.
В клапанах с компрессионной посадкой используется система обжимных колец и гаек, которая врезается в наружный диаметр медной или пластиковой трубки для создания уплотнения без пайки или нарезания резьбы. Они чрезвычайно популярны в бытовой сантехнике благодаря использованию медных трубок и PEX. Компрессионные соединения удобны в использовании, их можно изготавливать и переделывать несколько раз, хотя после многократных разборок может потребоваться замена наконечника.
Клапаны с паяным концом, также называемые клапанами с потовым концом, имеют гладкие концы в форме раструба, предназначенные для припаивания непосредственно к медной трубе. Это создает постоянное соединение с высокой герметичностью. Шаровые краны из латуни чрезвычайно распространены в жилых и коммерческих медных водопроводных системах, особенно в Северной Америке. Во время пайки шар должен находиться в открытом или снятом положении, чтобы предотвратить тепловое повреждение седел из ПТФЭ — распространенная ошибка монтажника, которая приводит к преждевременному выходу клапана из строя.
Соединения push-fit, популяризированные такими брендами, как SharkBite, позволяют вставлять клапан непосредственно в медную трубу, трубу из ХПВХ или полиэтилена без инструментов, припоя или резьбовой смазки. Внутреннее стопорное кольцо и уплотнительное кольцо образуют соединение. Латунные шаровые краны с нажимной посадкой идеально подходят для аварийного ремонта, модернизации и применений, где скорость установки имеет первостепенное значение. Они рассчитаны на питьевую воду, и многие из них одобрены нормами для использования в стенах и потолках. Однако они имеют более высокую стоимость по сравнению с альтернативами с резьбой или пайкой.
Во фланцевых соединениях используются болтовые соединения для соединения клапана с концами фланцевых труб, что позволяет легко снимать клапан без разрезания трубы. Фланцевые латунные шаровые краны менее распространены из-за их стоимости и веса, но они встречаются в промышленных системах, на входах и выходах насосов, а также на трубопроводах большего диаметра, где доступ для технического обслуживания является проектным требованием.
Помимо стандартных классификаций, приведенных выше, существует несколько типов специальных латунных шаровых кранов, отвечающих конкретным системным требованиям, с которыми обычный клапан не может эффективно справиться.
Мини-шаровые краны — это компактные клапаны, предназначенные для применения в условиях ограниченного пространства. Доступны в размерах от От 1/8 дюйма до 1/2 дюйма Они обычно используются в лабораторном оборудовании, медицинских приборах, линиях отбора проб, контрольно-измерительных приборах и пневматических системах малого диаметра. Несмотря на свой небольшой размер, качественные мини-латунные шаровые краны выдерживают полное номинальное давление, сравнимое с более крупными аналогами.
Вентилируемые шаровые краны имеют небольшое отверстие, просверленное в шаре, которое совмещено с выходным отверстием, когда клапан находится в закрытом положении. Эта функция вентиляции сбрасывает давление на выходе в атмосферу (или в дренаж) при закрытии, предотвращая повышение давления между клапаном и подключенным оборудованием. Латунные шаровые краны с вентиляцией необходимы в системах сжатого газа, где давление, удерживаемое за закрытым клапаном, может вызвать неожиданное движение оборудования или опасный выброс при открытии линии для технического обслуживания.
Некоторые латунные шаровые краны имеют встроенное сливное отверстие — боковой выпуск с резьбовой пробкой или небольшим клапаном, — которое позволяет сливать выходную часть трубы без необходимости использования отдельного сливного клапана. Они обычно используются в системах отопления, линиях сжатого воздуха и ирригационных магистралях, где подготовка к зиме или техническое обслуживание дренажа являются рутинной задачей.
Четырехходовые латунные шаровые краны развивают трехходовую концепцию, предлагая четыре порта и L-образный или крестообразный канал прохода. Они позволяют направлять поток между четырьмя различными соединениями в различных конфигурациях. Четырехходовые шаровые краны используются в гидравлических системах, некоторых перекрестных системах отопления, вентиляции и кондиционирования воздуха, а также в сложных технологических трубопроводах, где необходимо управлять несколькими путями потока с помощью одного корпуса клапана.
Запираемые шаровые краны оснащены ручкой со стопорной лапкой или засовом, на который можно установить стандартный навесной замок, фиксирующий клапан как в открытом, так и в закрытом положении. Это требования безопасности и соответствия во многих промышленных, химических и муниципальных системах водоснабжения, где необходимо предотвратить несанкционированное срабатывание клапана. В некоторых юрисдикциях сантехнические нормы и правила требуют запираемых запорных клапанов на линиях подачи газа и системах подачи химикатов.
Обычные латунные сплавы (например, автоматная латунь C36000) содержат до 3% свинца по весу, что улучшает обрабатываемость. Однако попадание свинца в питьевую воду представляет собой проблему общественного здравоохранения, вызывающую изменения в законодательстве по всей Северной Америке. В Закон США о безопасной питьевой воде были внесены поправки, требующие, чтобы сантехническая арматура и клапаны, используемые для подачи питьевой воды, содержали не более 0,25% средневзвешенного содержания свинца — обычно называемый «бессвинцовым» стандартом.
Шаровые краны из бессвинцовой латуни изготавливаются из таких сплавов, как C69300 (Эко латунь) или C87850 , которые заменяют свинец висмутом или кремнием для сохранения обрабатываемости без риска для здоровья. Любой латунный шаровой клапан, установленный в системе питьевого водоснабжения в США, Канаде или на аналогичных рынках, должен соответствовать сертификатам NSF/ANSI 61 (стандарт компонентов питьевой воды) и NSF/ANSI 372 (содержание свинца). Использование несертифицированного клапана для питьевой воды влечет за собой как медицинскую, так и юридическую ответственность.
Материалы внутреннего седла и уплотнения штока латунного шарового крана определяют его химическую совместимость, температурный диапазон и долгосрочные характеристики уплотнения. Корпус шарового крана может быть латунным, но внутренние детали почти всегда изготовлены из полимера.
ПТФЭ на сегодняшний день является наиболее распространенным материалом седла латунных шаровых кранов. Он обеспечивает превосходную химическую стойкость, очень низкое трение (что обеспечивает простоту эксплуатации) и рабочий температурный диапазон примерно От -29°C до 180°C (от -20°F до 356°F) . Стандартные седла из ПТФЭ подходят для воды, многих масел, сжатого воздуха, природного газа и широкого спектра промышленных химикатов. Седла из ПТФЭ мягкие и обеспечивают герметичное закрытие в соответствии со стандартами герметичности класса VI ANSI.
ПТФЭ со стеклонаполнителем или углеродом повышает механическую прочность и сопротивление ползучести материала седла, продлевая срок службы в условиях многоциклового применения. Усиленные седла из ПТФЭ используются в клапанах, которые должны совершать тысячи циклов в год, например, в автоматизированных системах с электрическими или пневматическими приводами.
Седла из PEEK используются в условиях высоких температур, где стандартный ПТФЭ может деформироваться или выйти из строя. PEEK сохраняет структурную целостность при температурах до 250°С (482°Ф) и обеспечивает хорошую химическую стойкость. Они используются в паровых системах, гидравлике высокого давления и в агрессивных химических средах.
Уплотнение штока (набивка) предотвращает утечку вокруг штока клапана там, где он выходит из корпуса. EPDM (этилен-пропилен-диеновый мономер) Уплотнительные кольца используются в системах с водой и паром; они не совместимы с нефтепродуктами. NBR (Нитрил-бутадиеновый каучук) Уплотнительные кольца предпочтительны для работы с нефтью, газом и углеводородами. Выбор неправильного материала уплотнения штока для среды может привести к быстрому разрушению уплотнения и утечкам — одной из наиболее частых причин преждевременного выхода из строя шарового крана в полевых условиях.
Номинальное давление латунного шарового крана не является фиксированным значением — оно уменьшается с повышением температуры. Это соотношение известно как номинальное давление-температура (P-T). Клапан номиналом 600 ВОГ at ambient temperature может иметь значительно более низкое рабочее давление при повышенных температурах. Например, типичный латунный шаровой кран с седлами из ПТФЭ может быть понижен до 150 фунтов на квадратный дюйм при 180 °F (82 °C) по сравнению с его полным номиналом при комнатной температуре.
WOG Рейтинг означает воду, масло и газ — три среды, на которые рассчитан клапан при температуре окружающей среды и в условиях отсутствия ударов. Некоторые клапаны имеют отдельные паровые номиналы (SWP), которые существенно ниже, чем WOG, из-за повышенной температуры пара и, как следствие, снижения прочности латуни и целостности седла из ПТФЭ. Латунный шаровой кран номиналом 600 ВОГ может быть оценен только за 150 SWP (рабочее давление пара) .
Инженеры, определяющие латунные шаровые краны для работы при повышенных температурах, всегда должны сверяться с таблицами номинальных значений P-T производителя, а не полагаться исключительно на номинальный номинальный показатель WOG, указанный на корпусе клапана. Неучет снижения номинальных значений температуры является документально подтвержденной причиной отказов клапанов в системах отопления горячей воды и парораспределения.
Не все латунные шаровые краны одинаковы, и наличие соответствующих сертификатов является одним из наиболее надежных показателей качества продукции и соответствия нормативным требованиям. При выборе шаровых кранов наиболее важными являются сертификаты и стандарты.
При покупке латунных шаровых кранов у зарубежных производителей, особенно на рынках, где контроль качества может быть различным, запрос сертификатов испытаний третьих лиц и сверка номеров сертификатов с базой данных соответствующего органа, выдавшего сертификат, является стандартной практикой комплексной проверки для специалистов по закупкам.
Выбор правильного латунного шарового крана – это многовариантное решение. Следующие вопросы служат основой для практических решений для инженеров, подрядчиков и специалистов по закупкам.
Латунь подходит для воды (горячей и холодной), сжатого воздуха, природного газа, сжиженного нефтяного газа, многих масел и мягких химикатов. Он не пригоден для морской воды (риск обесцинкования), концентрированных кислот, аммиака, ацетилена или сильнокоррозионных химикатов. Для питьевой воды используйте бессвинцовый клапан, сертифицированный NSF. При работе с газом убедитесь, что клапан имеет соответствующие сертификаты для газа.
Определите максимальное рабочее давление и температуру, включая любые условия пульсации. Сравните их с таблицей рейтингов P-T производителя, а не только с номинальным рейтингом WOG. Для работы с паром проверьте номинал SWP и убедитесь, что материал седла совместим с температурами пара.
Если падение давления на клапане необходимо свести к минимуму (в напорных линиях насоса, системах противопожарной защиты или высокоскоростных водопроводах), укажите конструкцию с полным портом. Если клапан представляет собой просто запорное устройство в низкоскоростной системе, стандартный или уменьшенный порт подойдет и будет стоить дешевле.
Для критических систем, где клапан необходимо обслуживать на месте, правильным выбором будет корпус, состоящий из трех частей. Для общего использования в жилых и легких коммерческих целях, где замена предпочтительнее ремонта, более экономичным является цельный или состоящий из двух частей клапан.
Если клапан должен управляться дистанционно, по расписанию или в ответ на управляющий сигнал, укажите приводной клапан. Выбирайте электрическое управление для управления, интегрированного в BMS или управление по таймеру, а также пневматическое управление для приложений с быстрым реагированием или в опасных зонах. Убедитесь, что требования к электропитанию привода соответствуют требованиям, доступным в месте установки.
Если клапан должен направлять поток между двумя выходными отверстиями или смешивать два входящих потока, требуется трехходовой шаровой клапан (L-образное или Т-образное отверстие). Перед заказом подтвердите, какая конфигурация порта соответствует требуемым путям потока.
Понимание того, почему латунные шаровые краны выходят из строя, так же важно, как и знание того, какой тип выбрать. Большинство неисправностей можно предотвратить при соблюдении правильных технических характеристик и правил установки.
Латунь является отличным выбором по умолчанию для многих применений, но у нее есть ограничения по материалам, которые делают альтернативные материалы клапана более подходящими в определенных контекстах.
| Материал | Преимущества перед латунью | Недостатки по сравнению с латунью | Лучше всего использовать для |
|---|---|---|---|
| Нержавеющая сталь | Высокийer corrosion resistance, higher temp/pressure ratings | Высокийer cost, heavier | Химическая обработка, продукты питания и напитки, морская вода |
| ПВХ/ХПВХ | Устойчив к кислотам, хлору; более низкая стоимость | Более низкие пределы давления/температуры, хрупкость при низких температурах | Химические линии, бассейн/спа, сточные воды |
| Чугун | Экономичность при больших размерах | Тяжелый, подвержен коррозии, не для питьевой воды. | Крупные промышленные линии, водопроводы |
| Бронза | Лучшая стойкость к обесцинкованию, чем у стандартной латуни. | Высокийer cost than brass | Морские, агрессивные водные условия |
Для большинства бытовых водопроводных систем, систем отопления, вентиляции и кондиционирования, газоснабжения и легких коммерческих систем, работающих в нормальном диапазоне давления и температуры, латунные шаровые краны представляют собой оптимальное сочетание стоимости, долговечности и доступности. . Решение о переходе на нержавеющую сталь или другой материал должно быть обусловлено документально подтвержденными проблемами совместимости материалов или исключительными условиями эксплуатации, а не предположениями или предпочтениями.
