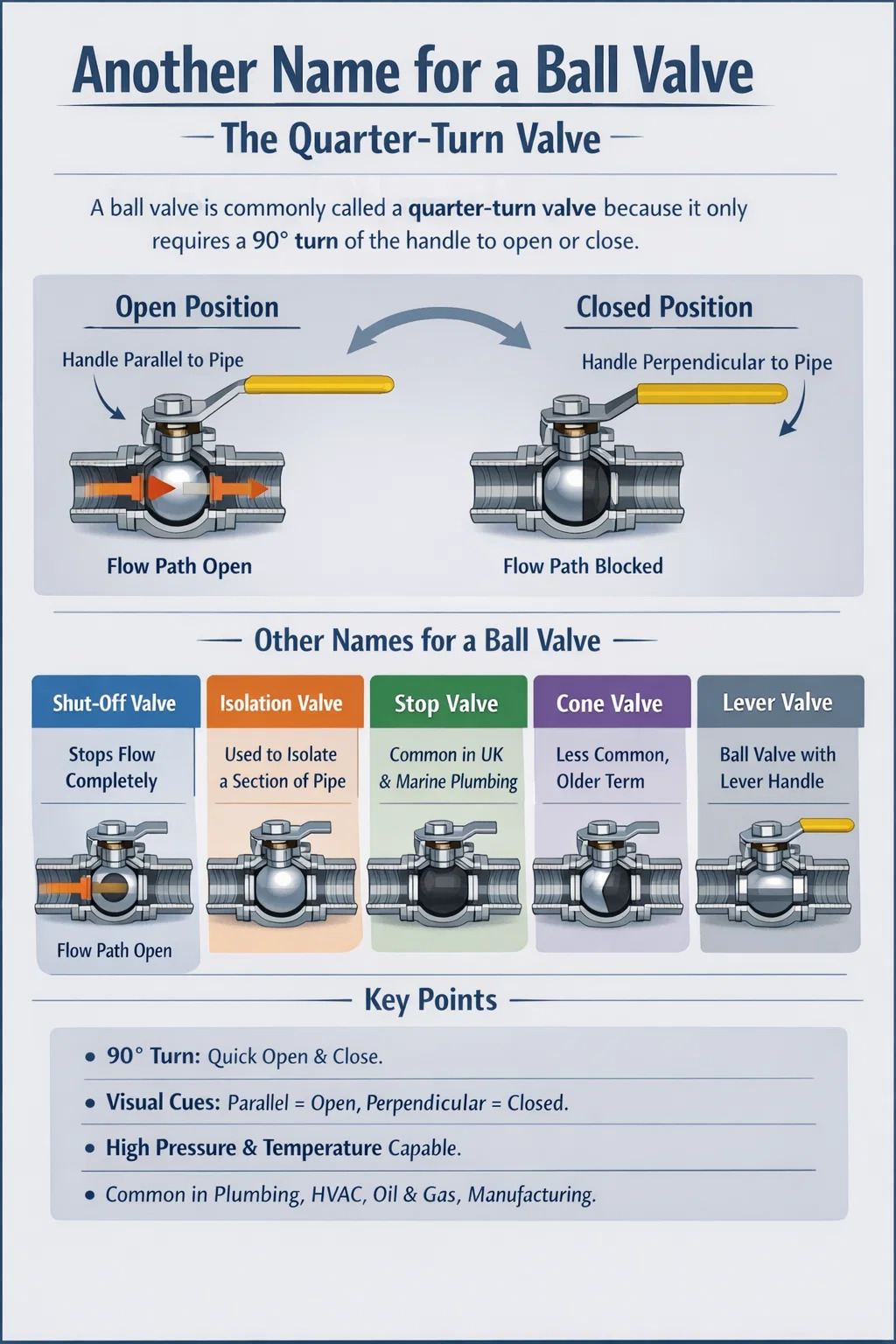

Наиболее широко известное альтернативное название шарового крана — четвертьоборотный клапан . Этот термин происходит непосредственно от того, как работает клапан: поворот ручки на 90 градусов — это все, что нужно, чтобы полностью открыть или полностью закрыть путь потока. Помимо этой единственной этикетки, шаровые краны носят несколько других названий в зависимости от их конструкции, отраслевого контекста или функции, включая запорный клапан, запорный клапан, запорный клапан и конусный клапан. Каждое название отражает конкретную характеристику устройства, и их понимание помогает вам корректно общаться с поставщиками, инженерами и монтажными бригадами.
А шаровой кран По своей сути это устройство регулирования потока, в котором используется полый сферический шар с отверстием в центре. Когда отверстие совпадает с трубой, жидкость проходит свободно. Когда шар поворачивается на 90 градусов, твердая сторона полностью блокирует поток. Этот механизм прост, долговечен и быстр, поэтому шаровые краны являются одними из наиболее широко используемых типов клапанов в бытовой сантехнике, системах отопления, вентиляции и кондиционирования, нефтегазовой промышленности, фармацевтическом производстве и морском применении.
Когда кто-то говорит о «четвертьоборотном клапане» в контексте сантехники или механики, он почти всегда имеет в виду шаровой кран. Название происходит от принципа действия: рукоятке достаточно пройти всего четверть полного оборота — ровно 90 градусов — чтобы переместить клапан из полностью открытого положения в полностью закрытое (или наоборот). Благодаря этому шаровой кран работает значительно быстрее, чем многооборотные клапаны, такие как задвижки или проходные клапаны, для которых требуется несколько полных оборотов маховика.
Другие типы клапанов также подпадают под категорию «четвертьоборотных», включая дроссельные заслонки и пробковые клапаны. Однако в большинстве случаев, когда техник говорит «четвертьоборотный клапан», он имеет в виду именно шаровой кран. Положение ручки также дает мгновенный визуальный сигнал: когда она идет параллельно трубе, клапан открыт; когда он расположен перпендикулярно, клапан закрыт. Такой уровень визуальной ясности является одной из причин, по которой шаровые краны предпочтительнее в сценариях аварийного отключения.
Шаровые краны, работающие по этому принципу, могут выдерживать давление до 15 000 фунтов на квадратный дюйм (1000 бар) и температуры, достигающие 750°F (400°C), в зависимости от материала и конструкции. Диапазон их размеров обычно составляет от 0,2 до 48 дюймов в диаметре, что делает четвертьоборотный шаровой клапан одним из самых универсальных механических компонентов в промышленной инфраструктуре.
Различные отрасли промышленности и профессии приняли свою собственную терминологию для шаровых кранов в зависимости от того, как они используются. Все следующие названия относятся к шаровым кранам или определенным типам шаровых кранов:
В жилых водопроводах и системах отопления, вентиляции и кондиционирования шаровые краны часто называют запорными клапанами. Это название фокусируется на основной функции клапана — полном прекращении потока. Под раковиной, за унитазом и в местах подключения водонагревателя компактный шаровой кран с рычажной ручкой является стандартным запорным устройством в современном строительстве. Не все запорные клапаны являются шаровыми кранами (задвижки и шаровые краны могут выполнять одну и ту же функцию), но запорные клапаны шарового типа теперь доминируют в новых жилых установках. потому что они работают быстрее и герметизируются надежнее после многих лет простоя.
В промышленных трубопроводных системах термин «запорный клапан» относится к любому клапану, используемому для изоляции участка трубы для технического обслуживания, проверки или ремонта. Шаровые краны являются предпочтительным выбором для изоляции, поскольку они обеспечивают герметичное уплотнение, непроницаемое для пузырьков, и могут быстро работать. Когда инженер по техническому обслуживанию говорит: «Закройте запорный клапан на линии 3», он почти наверняка имеет в виду шаровой клапан. Терминология отражает назначение, а не внутренний механизм, поэтому шаровой кран, действующий как запорный клапан, может называться любым именем в зависимости от разговора.
В европейских сантехнических стандартах и в морской технике небольшие шаровые краны с рычажными рукоятками часто называют запорными клапанами. Название простое: задача клапана — остановить поток. В сантехнике Великобритании термин «запорный кран» используется как синоним запорного клапана, и многие запорные краны, установленные в современных зданиях, имеют шаровую конструкцию. Терминологический сдвиг носит чисто региональный и контекстуальный характер; базовое оборудование представляет собой тот же четвертьоборотный шаровой кран, который можно найти где-либо еще в мире.
В некоторых технических ссылках и в Википедии «конусный клапан» указан как альтернативное название шарового клапана. Этот термин менее распространен в повседневном использовании, но встречается в некоторых академических и инженерных текстах. Это отражает более старую или более описательную классификацию, в которой сферический уплотнительный элемент рассматривался как тип конусообразного закрывающего механизма. На практике вы вряд ли услышите, чтобы сантехник или инженер-монтажник называл его конусным клапаном, но этот термин технически обоснован и может встречаться в старой технической документации.
В полевых условиях и на обычном профессиональном языке шаровые краны с рычажными рукоятками часто называют просто рычажными клапанами. Название происходит от самой заметной и тактильной особенности — плоской рычажной ручки, которую вы держите и поворачиваете. Когда сантехник говорит «перекройте рычажный клапан под раковиной», он имеет в виду стандартный шаровой кран из латуни или нержавеющей стали. Это прозвище особенно распространено среди сантехников и специалистов по системам отопления, вентиляции и кондиционирования воздуха, которые ежедневно имеют дело с клапанами малого диаметра.
В гидравлических системах шаровые краны высокого давления часто обозначаются как гидравлические шаровые краны. Они разработаны специально для рабочего давления, обычно превышающего 3000 фунтов на квадратный дюйм (210 бар), с максимальными номинальными значениями, которые могут достигать 7500 фунтов на квадратный дюйм (520 бар) или выше . Гидравлическое обозначение указывает не только на допустимое давление, но также на конкретные уплотнительные материалы, конфигурации портов и требования к срабатыванию гидравлических контуров в машинах, тяжелом оборудовании и промышленных прессах.
Некоторые варианты конструкции шарового крана настолько различны по своей конструкции или характеристикам, что имеют собственные названия. Эти названия используются в технических спецификациях, закупочной документации и инженерных чертежах.
| Имя подтипа | Аlso Known As | Ключевая особенность | Типичное применение |
|---|---|---|---|
| Плавающий шаровой клапан | Клапан с плавающей сферой | Шар прикреплен только к штоку; давление прижимает его к сиденью | Трубопроводы низкого и среднего давления |
| Цапфовый шаровой клапан | Клапан на цапфе | Шар закреплен сверху и снизу; снижает рабочий крутящий момент | Трубопроводы высокого и большого диаметра, нефть и газ |
| Полнопроходной шаровой кран | Полнопроходной шаровой кран | Диаметр отверстия соответствует трубе; минимальный перепад давления | Пожаротушение, очистные линии, транспортировка шлама |
| Шаровой кран с уменьшенным отверстием | Клапан стандартного диаметра | Отверстие меньше трубы; незначительная потеря давления, компактный и доступный | Орошение, ОВКВ, некритическое регулирование расхода |
| Шаровой клапан с V-образным отверстием | Шаровой кран с V-образным вырезом | V-образное седло обеспечивает точный контроль дроссельной заслонки. | Регулирование расхода в перерабатывающих отраслях |
| Санитарный шаровой клапан | Гигиенический шаровой кран | Гладкая внутренняя поверхность без щелей и уплотнения, соответствующие требованиям FDA. | Пищевая, молочная, фармацевтическая промышленность |
| Шаровой кран для заполнения полости | Шаровой кран без полостей | Удлиненные седла предотвращают попадание жидкости в полость тела. | Процессы, при которых необходимо избегать перекрестного загрязнения |
Когда инженеры пишут спецификации или группы закупок готовят заказы на поставку, эти названия подтипов имеют точное значение. Заказ «полнопроходного шарового крана» вместо «стандартного шарового крана» для системы скребков может стать разницей между функциональной установкой и дорогостоящим ремонтом. Каждое имя в таблице выше означает проектное решение, которое напрямую влияет на производительность системы, требования к обслуживанию и стоимость.
Существует множество названий шарового крана, потому что разные отрасли, профессии и регионы независимо разработали свои собственные словари. Сантехник, инженер-нефтехимик и техник по морским системам могут работать, по сути, с одним и тем же устройством, но каждый называет его именем, наиболее распространенным в своей профессиональной среде.
В торговле имена, как правило, описывают то, что вы видите или к чему прикасаетесь. Вы поворачиваете рычаг, и это рычажный клапан. Он перекрывает воду, поэтому представляет собой запорный клапан. Инженеры, напротив, склонны называть клапаны по их внутреннему механизму (шаровой клапан, пробковый клапан, задвижка) или их эксплуатационным характеристикам (четвертьоборотный клапан, клапан с выдвижным штоком). Ни один из подходов не является неправильным — они отражают разные приоритеты в общении. Проблемы возникают, когда кто-то на одной стороне этого разделения неправильно понимает спецификацию, написанную другой стороной.
В Соединенном Королевстве и некоторых частях Европы термин «запорный кран» распространен для небольших запорных клапанов с рычажным приводом, большинство из которых представляют собой шаровые краны. В Северной Америке одно и то же устройство почти повсеместно называют шаровым краном или запорным клапаном. В Австралии и на некоторых азиатских рынках вы можете встретить термин «задвижка», широко используемый для описания любого запорного устройства, включая шаровые краны, хотя это технически неточно, поскольку в задвижках используется механизм скользящей пластины, а не вращающаяся сфера.
В крупных документах по инженерным закупкам клапаны часто классифицируются по функциям, а не по механизму. Клапан, назначенный для изолирующего режима, становится «запорным клапаном» в списке клапанов, независимо от того, является ли он шаровым краном, задвижкой или дроссельной заслонкой. Вот почему на инженерном чертеже установки один и тот же шаровой кран может быть обозначен как «BV-101» (шаровой кран) на схеме трубопроводов и приборов, но называться «запорным клапаном» в процедуре технического обслуживания той же линии.
Поскольку шаровые краны имеют то же название «четвертьоборотные», что и дроссельные и пробковые клапаны, стоит понять, что их отличает. Называя все три одним и тем же именем, можно привести к ошибкам подстановки в спецификациях.
Оба являются четвертьоборотными клапанами, но в дроссельной заслонке используется плоский вращающийся диск, а не сфера. Диск вращается на центральном штоке и, повернувшись перпендикулярно потоку, блокирует трубу. Поворотные затворы, как правило, дешевле для больших диаметров, поэтому они широко распространены в системах очистки воды большого диаметра и системах отопления, вентиляции и кондиционирования. Однако, шаровые краны обеспечивают более плотное и герметичное перекрытие и являются предпочтительными там, где требуется нулевая утечка. Поворотные затворы также создают большую турбулентность потока в полуоткрытом положении, что делает их менее подходящими для точного регулирования потока в большинстве случаев.
А plug valve operates on the same quarter-turn principle as a ball valve but uses a cylindrical or tapered plug with a hole through it rather than a spherical ball. Plug valves tend to have higher operating torque and can be more difficult to operate in larger sizes, but they excel in certain slurry and viscous fluid applications. The two are not interchangeable even though both are quarter-turn designs. When someone says "quarter-turn valve," they mean a ball valve in the vast majority of cases — not a plug valve.
Для открытия или закрытия задвижек требуется несколько полных оборотов маховика, что делает их работу намного медленнее, чем шаровые краны. Некоторые поставщики и сантехники условно называют шаровые краны «задвижками», но это технически неверно. В задвижках используется плоская пластина, которая скользит вверх и вниз поперек пути потока — совершенно другой механизм. Ключевое практическое отличие: в случае чрезвычайной ситуации шаровой кран можно перекрыть менее чем за одну секунду; задвижка может сделать от 10 до 20 оборотов маховика. Вот почему шаровые краны в значительной степени заменили задвижки в большинстве новых жилых и коммерческих водопроводных систем. .
Шаровые краны производятся из широкого спектра материалов, а в некоторых отраслях материал становится частью идентификационного названия. Понимание этих названий материалов помогает при выборе или поиске правильного продукта.
Каждый из этих дескрипторов материала или конструкции становится частью общего названия, используемого при закупках и спецификациях. Сотрудник по закупкам, запрашивающий «шаровой кран с цапфой из нержавеющей стали 316, DN150, класс 600 по ANSI», указывает один продукт с высокой точностью. Каждый термин в этой строке имеет значение, которое устраняет двусмысленность между потенциально сотнями доступных продуктов.
Знание альтернативных названий шарового крана практически полезно при поиске подходящего продукта. Использование правильной терминологии или знание того, как расшифровать терминологию, которую использует поставщик, предотвращает несоответствия, расходы на обратную перевозку и задержки при установке.
При посещении хозяйственного магазина или поставщика сантехники по поводу основного водопровода запрос на «запорный клапан на четверть оборота» или «шаровой кран с рычагом» гарантированно даст вам то, что вам нужно. Укажите размер трубы (например, ½ дюйма, ¾ дюйма), тип соединения (нажимное, резьбовое, компрессионное) и материал (латунь для большинства работ по водоснабжению). В этом контексте все три термина — шаровой кран, четвертьоборотный клапан и запорный клапан — будут пониматься любым опытным специалистом по счетчику как один и тот же продукт.
В промышленных закупках точность имеет огромное значение. Начните с типа клапана (шаровой кран), затем добавьте подтип конструкции (плавающий или цапфовый), конфигурацию порта (полнопроходной или уменьшенный проход), класс давления (класс ANSI 150, 300, 600 и т. д.), марку материала (углеродистая сталь, нержавеющая сталь 316, дуплекс) и торцевые соединения (фланцевые, под приварку встык, под приварку в раструб). Исключение любого из них из спецификации клапана критического обслуживания может привести к получению продукта, который технически является шаровым краном, но совершенно не подходит для данного применения.
Если услуга связана с пищевыми продуктами, фармацевтическими препаратами или агрессивными химикатами, всегда указывайте «санитарный шаровой кран» или «гигиенический шаровой кран» и ссылайтесь на соответствующий стандарт (3-A, FDA, EHEDG). Шаровые краны из нержавеющей стали, предназначенные для общепромышленного применения, могут не соответствовать требованиям к чистоте поверхности (обычно Ra ≤ 0,8 мкм для поверхностей, контактирующих с продуктом), необходимым в гигиенических применениях, даже если снаружи они кажутся одинаковыми. Название указывает на то, что существуют дополнительные требования к проектированию, помимо базового управления потоком.
Следующие пункты суммируют основные технические и практические факты о шаровых кранах, которые полезны независимо от того, какое название вы используете для их описания:
