Какие существуют 3 типа шаровых кранов?

Три типа шаровых кранов: прямой ответ

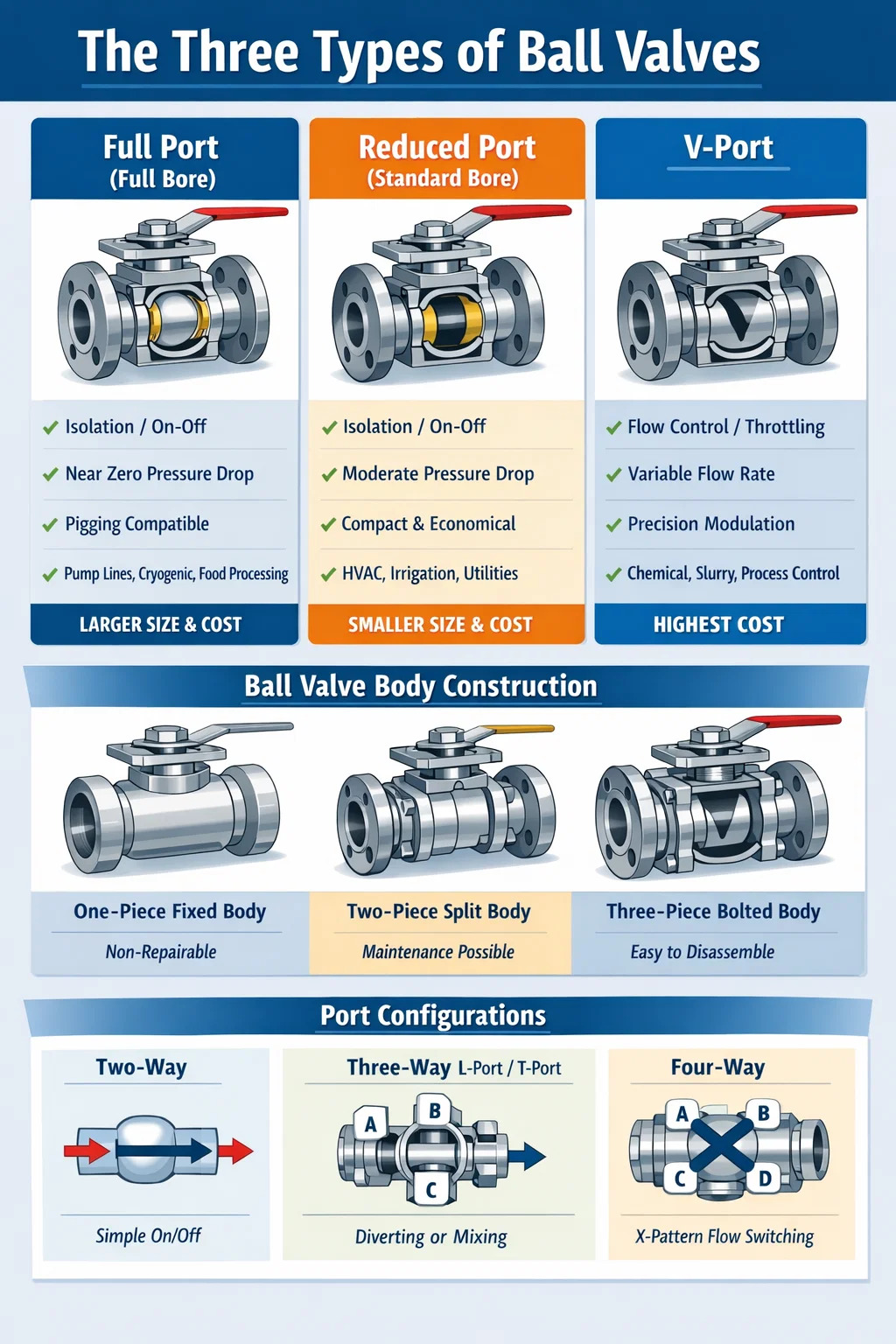

Шаровые краны В зависимости от конструкции канала ствола они подразделяются на три основных типа: полнопроходные (полнопроходные), уменьшенные (стандартные) и V-образные шаровые краны . Каждый тип служит различным целям управления потоком в промышленных, коммерческих и жилых трубопроводных системах. Понимание этих различий важно перед выбором клапана для любого применения, поскольку выбор неправильного типа может привести к потере давления, ограничению потока или преждевременному выходу оборудования из строя.

Помимо классификации внутреннего диаметра, шаровые краны также группируются по конструкции корпуса — цельные, двухкомпонентные и трехкомпонентные, а также по конфигурации портов, включая двухходовые, трехходовые и четырехходовые конструкции. В этой статье подробно рассматриваются все эти размеры, чтобы вы могли принять обоснованное решение при выборе или замене шаровых кранов в любой системе.

Полнопроходные шаровые краны: максимальный расход с минимальным ограничением

Полнопроходной шаровой кран, также известный как полнопроходной шаровой кран, содержит шар с диаметром отверстия, равным внутреннему диаметру присоединяемой трубы. Когда клапан полностью открыт, жидкость проходит без уменьшения площади поперечного сечения. падение давления на полнопроходном клапане приближается к нулю — обычно менее 0,5 фунтов на квадратный дюйм в стандартном водоснабжении при умеренных скоростях потока.

Эта характеристика делает полнопроходные шаровые краны предпочтительным выбором в тех случаях, когда поддержание давления в линии имеет решающее значение. Типичные примеры включают линии всасывания насосов, системы пожаротушения, контуры дозирования химикатов и перекачку жидкостей высокой чистоты на фармацевтических или пищевых предприятиях. В таких условиях даже небольшое падение давления может нарушить точность процесса или снизить эффективность системы.

Полнопроходные клапаны также являются правильным выбором, когда трубопровод необходимо очистить с помощью скребка — механического устройства, проталкиваемого через трубу для удаления отложений или проверки внутренних поверхностей. Поскольку отверстие беспрепятственно, скребок свободно проходит через него. Напротив, клапан с уменьшенным проходным отверстием будет задерживать скребок на сужении диаметра канала.

Ключевые преимущества полнопроходных шаровых кранов

• Падение давления, близкое к нулю, в полностью открытом положении.
• Совместимость с операциями очистки трубопроводов
• Снижение турбулентности и вибрации, вызванной потоком
• Снижение риска эрозии для суспензий или абразивных сред
• Предпочтительно для криогенной эксплуатации и работы с высокой чистотой.

Ограничения, которые следует учитывать

Полнопроходные шаровые краны физически больше и тяжелее, чем конструкции с уменьшенным проходом и тем же номинальным размером трубы. 4-дюймовый полнопроходной шаровой кран из нержавеющей стали может весить на 30–50% больше чем его уменьшенный аналог с портом, что увеличивает материальные затраты, требования к опорной конструкции и трудозатраты на установку. В крупных инфраструктурных проектах, где используются тысячи клапанов, эта разница в стоимости становится значительной.

Шаровые краны с уменьшенным проходом: стандартная рабочая лошадка

Шаровые краны с уменьшенным проходным отверстием, иногда называемые клапанами со стандартным проходным отверстием или клапанами с обычным проходным отверстием, имеют шар с диаметром отверстия на один размер трубы меньше номинального размера трубы. Например, 2-дюймовый шаровой кран с уменьшенным проходным отверстием будет иметь диаметр отверстия, примерно равный 1,5-дюймовому отверстию трубы. Это приводит к измеримое падение давления , обычно в диапазоне 1–5 фунтов на квадратный дюйм в зависимости от расхода и вязкости жидкости, но он также позволяет получить более компактный и экономичный корпус клапана.

Уменьшенное отверстие увеличивает скорость жидкости, проходящей через клапан, что может быть выгодно в некоторых случаях самоочистки, где более высокая скорость предотвращает осаждение твердых частиц. Однако это увеличение скорости также повышает риск эрозионного износа, когда жидкость содержит взвешенные частицы.

Шаровые краны с уменьшенным проходом доминируют в общепромышленной и коммерческой сантехнике. Они встречаются в системах отопления, вентиляции и кондиционирования, ирригационных сетях, линиях сжатого воздуха и системах водоснабжения. В этих условиях умеренное падение давления несущественно, а более низкая стоимость и меньший размер делают клапаны с уменьшенным проходом практическим выбором по умолчанию. Примерно 60–70% шаровых кранов, установленных в коммерческих зданиях, имеют конструкции с уменьшенными портами. , что отражает их соотношение цены и качества в некритических контурах потока.

Когда уменьшенный порт — правильный выбор

• Общее отключение и изоляция, когда падение давления не является критическим.
• Бюджетные проекты с большим количеством клапанов
• Компактные установки с ограниченным пространством между фланцами
• Применения с низкой и средней скоростью потока с чистыми жидкостями
• Стандартные коммунальные услуги, такие как вода, воздух и неагрессивные газы

Шаровые краны с V-образным отверстием: прецизионное управление потоком

Шаровые краны с V-образным отверстием предназначены для регулирования и регулирования. В отличие от клапанов с полнопроходным или уменьшенным проходом, которые предназначены в первую очередь для двухпозиционной изоляции, клапаны с V-образным отверстием имеют шар с выточенной на нем V-образной выемкой. По мере вращения клапана этот V-образный паз постепенно открывается или закрывается, обеспечивая характерный профиль потока - чаще всего равнопроцентная или линейная зависимость между положением клапана и расходом.

Геометрия с V-образным пазом обеспечивает точный контроль при низком процентном расходе, где стандартные шаровые краны работают плохо. Открытие обычного шарового крана от 10% до 20% может привести к непропорционально большому увеличению расхода, что затрудняет точное управление. Шаровой клапан с V-образным отверстием, напротив, обеспечивает постоянное и предсказуемое увеличение расхода через полный диапазон вращения 0–90 градусов , что делает его пригодным для контуров управления технологическими процессами.

Шаровые краны с V-образным отверстием широко используются в химической обработке, производстве целлюлозы и бумаги, производстве электроэнергии и очистке воды. Они справляются с вязкими жидкостями, шламами и волокнистыми средами лучше, чем шаровые краны или дроссельные заслонки, поскольку срезающее действие кромки с V-образным пазом разрезает вязкий материал и предотвращает засорение. Например, на станциях очистки сточных вод шаровые краны с V-образным отверстием часто устанавливаются на шламопроводах, где обычные регулирующие клапаны забиваются в течение нескольких дней.

Эксплуатационные характеристики шаровых кранов с V-образным отверстием

• Диапазон регулирования до 300:1, что намного превышает типичный показатель 30:1 для проходных регулирующих клапанов.
• Самоочищающееся режущее действие на кромке V-образного паза
• Подходит для контуров автоматического управления с приводом от привода.
• Доступны в характерных профилях отделки: линейный, равнопроцентный и быстрооткрывающийся.
• Высокая стойкость к кавитации по сравнению с проходными клапанами аналогичного назначения.

Поскольку шаровые краны с V-образным отверстием предназначены для непрерывной модуляции, а не для простых циклов открытия/закрытия, они обычно соединяются с электрическими или пневматическими приводами и интегрируются в автоматизированные системы управления. Шаровой кран с V-образным отверстием, управляемый вручную, не будет полностью использовать свои прецизионные возможности.

Сравнительная таблица: шаровые краны с полным проходом, с уменьшенным проходом и с V-образным отверстием

Конструкция корпуса шарового крана: цельная, двухкомпонентная и трехкомпонентная.

В то время как тип отверстия определяет поведение потока, конструкция корпуса определяет доступность обслуживания и ремонтопригодность. Шаровые краны производятся в трех конфигурациях корпуса, каждая из которых предлагает различные компромиссы между стоимостью, удобством обслуживания и требованиями к установке.

Цельный корпус

Цельные шаровые краны имеют единый литой или кованый корпус, не подлежащий разборке для внутреннего ремонта. Эти клапаны пломбируются при изготовлении и предназначены для одноразового использования — при износе седла или уплотнения штока заменяется весь клапан. Их преимущество – невысокая стоимость и компактный профиль. Они широко распространены в жилых водопроводах, легких коммерческих предприятиях и системах подачи газа низкого давления, где затраты на замену клапанов незначительны.

Двухсекционный корпус

Двухкомпонентные шаровые краны состоят из основного корпуса и торцевой крышки, соединенных резьбой или болтами. Это позволяет в некоторых конфигурациях частично разбирать клапан для замены седла или проверки шара, не снимая его с трубопровода. Однако полная разборка обычно все равно требует снятия магистрали. Двухсоставные клапаны являются наиболее часто используемой конструкцией в промышленном использовании, сочетая ремонтопригодность с разумной стоимостью. Большинство шаровых кранов из нержавеющей и углеродистой стали размером от ¼ дюйма до 4 дюймов изготавливаются в двухкомпонентной конфигурации.

Трехчастный корпус

Трехкомпонентные шаровые краны имеют две торцевые крышки, которые крепятся болтами к центральному корпусу. Такая конструкция позволяет снять весь внутренний узел — шар, шток и седла — с трубопровода, открутив торцевые крышки, оставив соединения труб на месте. Это главное эксплуатационное преимущество на критически важных линиях обслуживания, где отключение участка трубопровода для снятия клапана потребует полного отключения системы. Трехкомпонентные клапаны стоят дороже, но в дорогостоящих технологических системах сокращение времени простоя во время технического обслуживания быстро компенсирует более высокие первоначальные инвестиции. Они являются стандартными на фармацевтических, полупроводниковых и химических заводах высокой чистоты.

Двухходовые, трехходовые и четырехходовые шаровые краны: объяснение конфигурации портов

Конфигурация портов означает количество путей потока, которые может направить шаровой кран. Этот размер не зависит от типа отверстия и конструкции корпуса, что добавляет еще один уровень классификации, который имеет решающее значение для отводящих, смешивающих или многоконтурных применений.

Двухходовые шаровые краны

Стандартный двухходовой шаровой кран имеет один вход и один выход. Он функционирует как простое запорное устройство. Это, безусловно, наиболее распространенная конфигурация, и именно ее имеет в виду большинство людей, когда говорят просто «шаровой кран». Двухходовые шаровые краны используются там, где необходимо открыть или закрыть один путь потока.

Трехходовые шаровые краны

Трехходовые шаровые краны имеют три порта и могут быть сконфигурированы как L-образные, так и T-образные в зависимости от геометрии внутреннего отверстия шара.

• L-порт (отводной): Соединяет один вход с одним из двух выходов, но никогда с обоими одновременно. Используется для перенаправления потока между двумя альтернативными путями — например, для переключения нагнетания насоса между двумя резервуарами-хранилищами.
• Т-порт (смешивание или отведение): Можно подключить все три порта одновременно, что позволяет смешивать два входящих потока в один выход или разделять один вход на два выхода одновременно. Используется в смесительных устройствах и байпасных схемах.

Трехходовые шаровые краны устраняют необходимость в нескольких двухходовых клапанах и тройниках в отводящих или смесительных контурах, сокращая как стоимость установки, так и потенциальные точки утечки. Один трехходовой клапан заменяет то, что в противном случае потребовало бы двух запорных клапанов и тройника, экономя пространство и уменьшая падение давления в коллекторе.

Четырехходовые шаровые краны

Четырехходовые шаровые краны имеют четыре порта, расположенных крест-накрест. Они используются в приложениях, требующих одновременного переключения путей потока — например, изменение направления потока в контуре очистки теплообменника или управление сложными гидравлическими контурами в промышленном оборудовании. Четырехходовые шаровые краны менее распространены, чем двухходовые или трехходовые конструкции, и обычно разрабатываются по индивидуальному заказу для конкретных технологических требований.

Материалы седла и уплотнения шарового клапана: подбор среды к материалу

Тип шарового крана, который вы выбираете, является лишь частью спецификации. Выбор материала седла и уплотнения одинаково важен и напрямую влияет на срок службы, герметичность и химическую совместимость. Седла шарового крана — это компоненты, обеспечивающие уплотнительную поверхность между шаром и корпусом клапана, и они должны быть химически совместимы с технологической жидкостью.

• ПТФЭ (политетрафторэтилен): Самый распространенный материал сидений. Химически инертен практически ко всем промышленным жидкостям, имеет низкое трение и подходит для температур от -40°F до 400°F (от -40°C до 204°C). Стандарт в химической, пищевой и фармацевтической сфере.
• Усиленный ПТФЭ: ПТФЭ, смешанный со стекловолокном, углеродом или другими наполнителями для повышения износостойкости и снижения ползучести при повышенных температурах. Используется там, где стандартный ПТФЭ деформируется под нагрузкой или в условиях большого цикла.
• PEEK (полиэфирэфиркетон): Высокоэффективный полимер, подходящий для температур до 480°F (250°C) и совместимый с паром. Используется в сложных химических и нефтехимических применениях.
• Металлические седла (стеллит, закаленная нержавеющая сталь): Требуется для работы в условиях высоких температур выше 400°F (204°C), абразивных суспензий или огнестойких/пожаробезопасных клапанов. Шаровые краны с металлическим седлом выдерживают криогенные температуры до -320°F (-196°C) и являются стандартными для СПГ и нефтеперерабатывающих заводов.
• Нейлон: Недорогой вариант для работы с водой и мягкими химикатами при умеренных температурах. Не подходит для пара или ароматических растворителей.

Выбор неправильного материала седла является основной причиной преждевременного выхода из строя шарового крана. Например, использование стандартных седел из ПТФЭ при работе с паром при температуре выше 400°F приведет к быстрой деформации седла, потере силы уплотнения и утечкам в течение нескольких недель после ввода в эксплуатацию.

Плавающий шар и шаровые краны с цапфой

Шаровые краны также различаются по способу механического удержания шара внутри корпуса. Это определяет максимальное номинальное давление, необходимый крутящий момент и механизм уплотнения.

Дизайн плавающего шара

В плавающем шаровом кране шар не закреплен на штоке в осевом направлении. Он удерживается на месте седлами и может слегка перемещаться под давлением в магистрали. При приложении давления шар смещается вниз по потоку, прижимаясь к седлу на выходе, создавая герметичное уплотнение. Плавающие шаровые краны являются стандартной конструкцией для размеры клапанов примерно до 6 дюймов и номинальное давление до класса 600 по ANSI (приблизительно 1440 фунтов на квадратный дюйм при температуре окружающей среды) .

Ограничением конструкции с плавающим шаром является то, что при высоких давлениях или больших размерах нагрузка на седло становится чрезмерной — седла должны выдерживать как вес шара, так и полную силу давления в линии, что создает очень высокий рабочий крутящий момент и ускоряет износ седла.

Шаровая конструкция с цапфой

Шаровые краны, установленные на цапфе, фиксируют шар как на верхнем штоке, так и на нижнем цапфе цапфы, надежно удерживая его на месте независимо от давления в линии. Сиденья подпружинены и прижимаются к шару, а не шар прижимается к сиденьям. Такое изменение посадочного усилия значительно снижает рабочий крутящий момент и позволяет конструкции выдерживать линейное давление, превышающее 10 000 фунтов на квадратный дюйм в условиях высокого давления в нефтегазовой отрасли .

Шаровые краны, установленные на цапфе, являются стандартными для размеров 8 дюймов и выше, а также для любого применения выше класса 600 по ANSI, независимо от размера. Они являются единственным практичным выбором для запорной арматуры трубопроводов большого диаметра, подводного устьевого оборудования и гидравлических систем высокого давления.

Как выбрать правильный тип шарового крана для вашего применения

Выбор правильного шарового крана требует систематической оценки нескольких переменных. Если рассматривать это как простое решение о закупке товаров, это приводит к частым неправильным применениям, преждевременным отказам и незапланированным затратам на техническое обслуживание. При выборе шаровых кранов используйте следующую схему принятия решений.

1. Определите функцию: Клапан предназначен только для изоляции (вкл./выкл.) или ему необходимо дросселировать и модулировать поток? Изоляция: полный порт или уменьшенный порт. Дросселирование: V-порт.
2. Оцените устойчивость к перепаду давления: Если система не допускает каких-либо ограничений (всасывание насоса, линии самотековой подачи, трубопроводы с очисткой скребками), укажите полный порт. Если падение давления приемлемо, достаточно уменьшенного порта.
3. Определите жидкость: Чистая вода, газ, агрессивные химикаты, вязкое масло, шлам или жидкость высокой чистоты подразумевают разные материалы корпуса (латунь, углеродистая сталь, нержавеющая сталь, экзотические сплавы) и разные материалы седла.
4. Определить рабочую температуру и давление: Эти параметры фиксируют класс давления и температуры (класс ANSI 150, 300, 600, 900, 1500 или 2500) и определяют, требуется ли плавающая или цапфовая конструкция.
5. Учитывайте требования к техническому обслуживанию: В критически важных ситуациях, когда простои обходятся дорого, используйте корпус, состоящий из трех частей, для оперативного обслуживания. Для недорогого коммунального обслуживания подходят цельные или двухсекционные кузова.
6. Определить способ срабатывания: Ручное управление рычагом или шестерней для простого включения/выключения. Электрический, пневматический или гидравлический привод для автоматического или дистанционного управления. Для эффективного использования клапанов с V-образным отверстием почти всегда требуется привод.
7. Проверьте совместимость торцевых соединений: Шаровые краны доступны с резьбовыми (NPT, BSP), фланцевыми (ANSI, DIN, JIS), концами под приварку в раструб и под приварку встык. Соответствуйте торцевому соединению стандарту проектирования трубопровода.

Следование этой последовательности устраняет наиболее распространенные ошибки спецификации. Большинство преждевременных отказов шаровых кранов на промышленных предприятиях связано с пропуском одного или нескольких из этих этапов, в частности с недостаточным вниманием к выбору материала седла и классу давления.

Распространенные материалы шаровых кранов и их промышленное применение

Материал корпуса шарового крана должен противостоять коррозии, эрозии и механическому воздействию технологической жидкости. В следующей таблице приведены наиболее часто используемые материалы и соответствующие им условия эксплуатации.

Шаровые краны по сравнению с другими типами клапанов: где шаровые краны превосходят других

Шаровые краны конкурируют с задвижками, проходными клапанами, дроссельными клапанами и пробковыми клапанами во многих областях применения. Понимание того, в чем шаровые краны превосходят альтернативы, проясняет их правильное использование и предотвращает завышение спецификаций.

По сравнению с задвижками: Шаровые краны открываются и закрываются с поворотом на 90 градусов по сравнению с многооборотной задвижкой. Это значительно ускоряет работу шаровых кранов — срабатывание на четверть оборота занимает менее секунды против 20–30 оборотов у задвижки. Шаровые краны также обеспечивают лучшую герметизацию в условиях низкого давления, когда задвижки склонны к эрозии седла из-за волочения проволоки даже при незначительном дросселировании. Однако задвижки предпочтительнее работать при очень высоких температурах и давлении выше 1500 фунтов на квадратный дюйм, когда материалы седла шарового клапана достигают предела своих возможностей.

По сравнению с проходными клапанами: Проходные клапаны обеспечивают лучший контроль дросселирования в умеренных диапазонах давления, но их извилистый внутренний путь потока создает значительно более высокие перепады давления — обычно в 3–10 раз выше, чем у шарового клапана эквивалентного размера. В приложениях, где затраты на электроэнергию имеют значение, замена шаровых клапанов на шаровые краны с V-образным отверстием при дросселировании может обеспечить измеримую экономию энергии в течение жизненного цикла системы.

По сравнению с дроссельными клапанами: Поворотные затворы легче и дешевле, чем шаровые краны большого диаметра (более 8 дюймов), поэтому они доминируют в системах водоснабжения и отопления, вентиляции и кондиционирования большого диаметра. Однако шаровые краны обеспечивают более плотное закрытие и выдерживают более высокое давление. Для размеров менее 6 дюймов при эксплуатации в технологических процессах шаровые краны обычно предпочтительнее дисковых затворов из-за их превосходной герметичности и лучшей обработки жидкостей, содержащих твердые частицы.

Техническое обслуживание и устранение неисправностей шаровых кранов

Шаровые краны являются одними из наиболее удобных в обслуживании типов клапанов из-за их простой внутренней геометрии, но они не требуют технического обслуживания. Понимание распространенных режимов отказов продлевает срок службы и сокращает время незапланированных простоев.

Распространенные виды отказов

• Утечка через седло: Наиболее распространенная поломка шаровых кранов с мягким седлом. Вызывается проскальзыванием седла при повышенных температурах, химическим воздействием на полимер седла, абразивным износом от твердых частиц или циклическими изменениями температуры, которые деформируют седло из ПТФЭ. Способ устранения: замените седла или установите седла из армированного ПТФЭ или металла.
• Утечка из уплотнения штока: Уплотнение штока (набивка) изнашивается в зависимости от количества циклов и воздействия агрессивных сред. В конструкциях набивок штока с динамической нагрузкой подпружиненные толкатели набивки автоматически компенсируют износ. В стандартных конструкциях набивку необходимо регулировать или заменять вручную.
• Высокий рабочий крутящий момент: Может возникнуть в результате вздутия седла из-за химической абсорбции, термической деформации или загрязнения частицами между шаром и седлом. В клапанах с приводом повышенный крутящий момент может привести к остановке привода или повреждению штока.
• Утечка в корпусе: Внешняя утечка в месте соединения корпуса в двух- и трехкомпонентных клапанах. Причиной является недостаточный момент затяжки болтов, деградация прокладки или термоциклирование. Устранение: подтяните болты корпуса в соответствии со спецификацией производителя или замените прокладки корпуса.
• Клапан застрял в положении: Шаровые краны, оставленные в одном положении в течение длительного времени, могут привести к образованию сцепления между шаром и седлами, особенно при работе с вязкими жидкостями или в местах возникновения коррозии. Регулярные упражнения — полный ход клапана — предотвращают это. Отраслевая практика рекомендует проводить испытания редко эксплуатируемых клапанов. хотя бы раз в три месяца .

Продление срока службы шарового крана

• Никогда не используйте шаровые краны для постоянного дросселирования, если это не предусмотрено конструкцией (V-образное отверстие или специальный трим). Дроссельное регулирование стандартного шарового крана в частично открытом положении концентрирует эрозионный поток на заднем крае седла, что приводит к быстрому выходу из строя.
• По возможности устанавливайте клапаны так, чтобы шток был направлен вертикально вверх, чтобы предотвратить увеличение рабочего крутящего момента от нагрузки на подшипники от веса штока.
• При работе со шламом промойте полость клапана чистой жидкостью перед закрытием, чтобы предотвратить попадание абразивных частиц в область седла.
• Укажите конструкции с разгрузкой полости (вентилируемый шар) для работы с жидкостями, где тепловое расширение захваченной жидкости в полости может привести к повышению давления, превышающему номинальное давление корпуса.

Отраслевые стандарты и сертификаты для шаровых кранов

Шаровые краны, используемые в регулируемых отраслях, должны соответствовать применимым стандартам проектирования, испытаний и материалов. Указание соответствующих норм клапанам защищает от ответственности, обеспечивает стабильное качество и удовлетворяет требованиям проверок. Ключевые стандарты включают в себя:

• API 6D: Охватывает трубопроводную и трубопроводную арматуру, включая шаровые краны для нефтяной, нефтехимической и газовой промышленности. Определяет испытания под давлением, требования к материалам и стандарты размеров.
• API 607/API 6FA: Стандарты испытаний на огнестойкость для клапанов с мягким и металлическим седлом соответственно. Клапаны, прошедшие эти испытания, сертифицированы как «пожаробезопасные» — они сохраняют приемлемые показатели утечки после воздействия пожара.
• АСМЭ Б16.34: Регулирует клапаны в отношении номинальных значений давления и температуры, размеров корпуса и материалов для фланцевых и торцевых соединений под приварку в США.
• БС ЕН ИСО 17292: Международный стандарт на металлические шаровые краны для нефтяной, нефтехимической и смежных отраслей. Широко используется в европейских проектах.
• ПСС СП-72: Стандарт на шаровые краны с фланцевыми или приварными концами для общего применения, опубликованный Обществом по стандартизации производителей.
• Санитарные нормы 3-А: Требуется для шаровых кранов в пищевой промышленности, производстве напитков и фармацевтической гигиенической обработки. Определяет качество поверхности (обычно Ra ≤ 0,8 мкм / 32 микродюйма), отслеживаемость материала и требования к возможности очистки.

При покупке шаровых кранов для регулируемого использования всегда запрашивайте у производителя отчет об испытаниях материала (MTR), сертификат испытания под давлением и соответствующую сертификационную документацию третьей стороны. Клапаны, поставляемые без отслеживаемой документации, не должны устанавливаться в критически важных для безопасности или регулируемых технологических процессах.
