Большинство шаровых кранов служат долго от 8 до 25 лет в нормальных условиях эксплуатации. Точный срок службы зависит от материала, рабочей среды, типа жидкости и частоты технического обслуживания. Срок службы латунного шарового крана в бытовой водопроводной сети может легко достигать 20 лет, тогда как пластиковый шаровой кран в химически агрессивных промышленных условиях может выйти из строя в течение 3–5 лет. Короткий ответ: качество имеет значение, равно как и применение.
Шаровые краны являются одними из самых прочных четвертьоборотных клапанов. По сравнению с задвижками или проходными клапанами они имеют меньше движущихся частей, обеспечивают более плотное закрытие и лучше противостоят износу с течением времени. Тем не менее, ни один клапан не вечен, и понимание того, что обеспечивает долговечность, поможет вам спланировать замену, заранее выбрать правильный клапан и избежать неожиданных сбоев системы.
Срок службы шарового крана не является фиксированным числом. Несколько переменных в совокупности продлевают или сокращают срок службы любого конкретного клапана.
Материал корпуса является самым важным фактором долговечности. Шаровые краны из нержавеющей стали обычно служат долго. от 20 до 30 лет в чистой воде или в среде мягких химикатов. Латунные шаровые краны хорошо работают в системах питьевого водоснабжения и отопления, вентиляции и кондиционирования воздуха, обычно служат от 15 до 25 лет. Бронзовые шаровые краны предпочтительнее использовать в морской среде, и при правильном выборе они могут соответствовать сроку службы нержавеющей стали. Шаровые краны из ПВХ и ХПВХ экономически эффективны, но разрушаются быстрее под воздействием ультрафиолета, высоких температур или жидкостей с высоким содержанием растворителей — ожидайте от 5 до 15 лет в зависимости от условий.
Седло в большинстве шаровых кранов изнашивается в первую очередь. Седла из ПТФЭ (тефлона) являются отраслевым стандартом и обладают превосходной химической стойкостью, однако они могут деформироваться при высоких температурах выше 200°C или при работе с большим циклом работы. Седла из PEEK и усиленного PTFE выдерживают более жесткие условия и значительно продлевают срок службы клапана. Когда седла изнашиваются, клапан начинает протекать изнутри, что обычно является первым признаком необходимости замены или переустановки.
Шаровые краны, рассчитанные на давление 1000 фунтов на квадратный дюйм, работающие при давлении 200 фунтов на квадратный дюйм, прослужат гораздо дольше, чем краны, постоянно работающие при максимальном номинальном давлении. Тепло ускоряет разрушение уплотнений, особенно в полимерных материалах седла. Срок службы седла клапана, работающего при 90 % номинальной температуры, будет заметно короче, чем у клапана, используемого при 50 % мощности. Всегда оставляйте запас — выбирайте клапан, номинал которого значительно превышает ваши фактические рабочие параметры.
Шаровые краны промышленного класса часто рассчитаны на От 100 000 до 1 000 000 циклов до того, как произойдет значительный износ. Бытовой запорный клапан, который используется всего несколько раз в год, прослужит дольше, чем технологический регулирующий клапан, срабатывающий сотни раз в день. Приложения с большим циклом требуют клапанов, специально разработанных для этой задачи — стандартные клапаны в таких условиях преждевременно выйдут из строя.
Чистая вода бережно воздействует на внутренние детали клапана. Шламы, абразивные частицы и коррозионно-активные химикаты не являются таковыми. Шаровые краны, работающие с абразивными жидкостями, такими как вода с содержанием песка или минеральные суспензии, подвергаются ускоренному износу поверхности шара и седла. Коррозионные химические вещества воздействуют на материалы корпуса и седла, если выбран неправильный материал клапана. Загрязнение частицами также может заблокировать шаровой механизм или застрять в седлах, вызывая утечку задолго до того, как материал клапана ухудшится.
Неправильный монтаж — тихий убийца срока службы клапана. Несоосность трубы создает нагрузку на корпус клапана. Чрезмерная затяжка резьбовых соединений может привести к растрескиванию корпусов клапанов, особенно клапанов из латуни и ПВХ. Неправильное направление потока в шаровых кранах с цапфой снижает эффективность уплотнения. Установка клапана штоком вниз при эксплуатации в грязных условиях приводит к скоплению мусора вокруг уплотнения штока, что ускоряет износ. Соблюдение рекомендаций производителя по установке имеет гораздо большее значение, чем думает большинство пользователей.

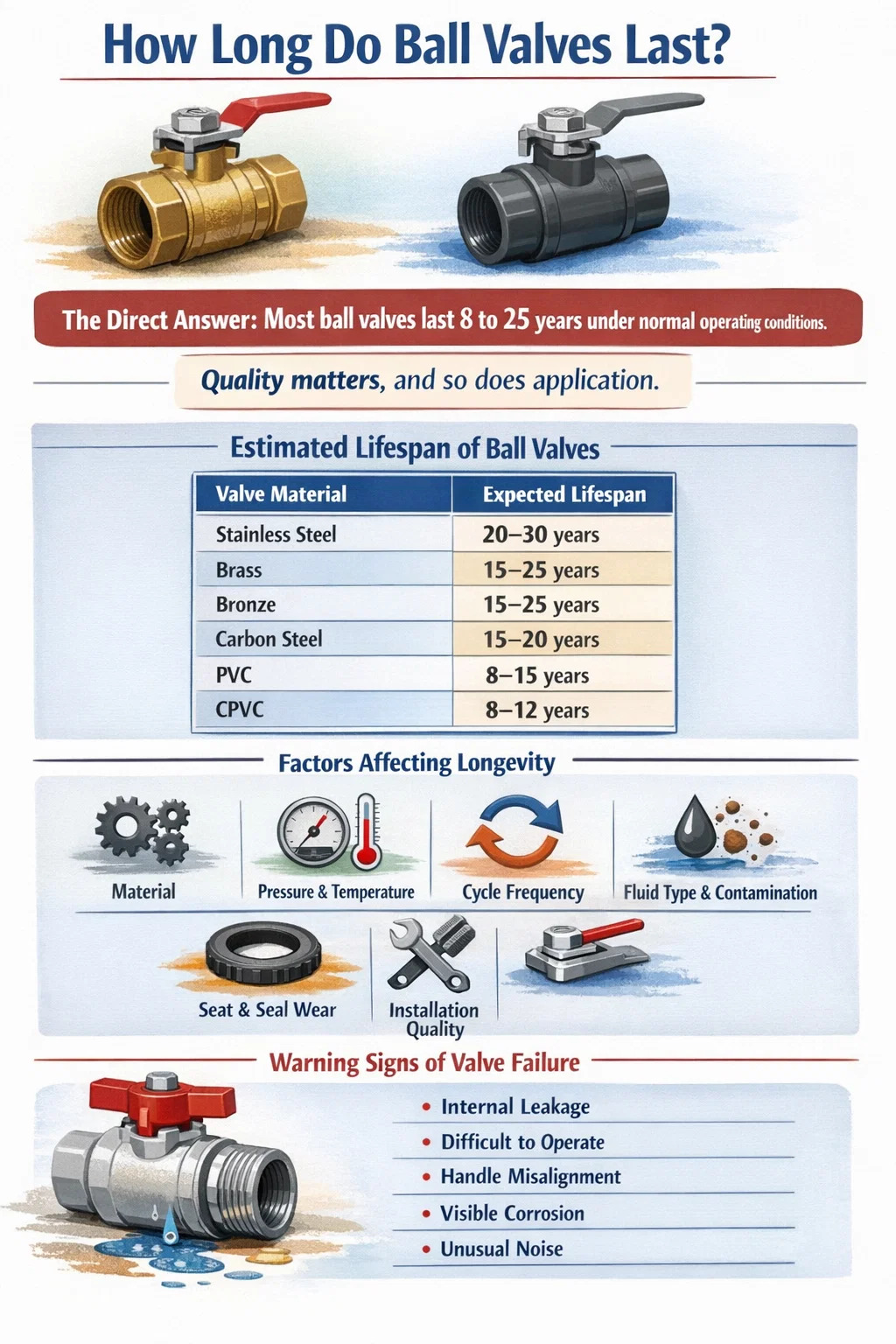

В таблице ниже приведены типичные диапазоны сроков службы шаровых кранов для распространенных материалов и типов применения:
| Материал клапана | Типичное применение | Ожидаемый срок службы |
|---|---|---|
| Нержавеющая сталь (316) | Химическая обработка, продукты питания и напитки | 20–30 лет |
| Латунь | Водопровод, вентиляция, питьевая вода | 15–25 лет |
| Бронза | Морской транспорт, морская вода | 15–25 лет |
| Углеродистая сталь | Нефть и газ, паропроводы | 15–20 лет |
| ПВХ | Водоподготовка, орошение | 8–15 лет |
| ХПВХ | Горячая вода, мягкие химикаты | 8–12 лет |
Эти цифры предполагают разумные условия эксплуатации и периодические проверки. Агрессивная окружающая среда, абразивные среды или небрежное обслуживание приводят к тому, что фактический срок службы приближается к нижнему пределу этих диапазонов.
Шаровые краны имеют тенденцию выходить из строя постепенно, а не катастрофически. Обнаружение ранних предупреждающих знаков позволяет провести плановую замену, а не аварийное отключение.
Если какой-либо из этих признаков появляется в критически важной системе (высокое давление, высокая температура или работа с опасными жидкостями), не следует откладывать замену. Даже незначительная утечка в таких случаях представляет собой серьезную проблему безопасности.
При правильном применении вы можете продлить срок службы качественного шарового крана значительно дольше минимально ожидаемого срока службы.
Шаровые краны, которые годами простаивают в одном положении и не эксплуатируются, склонны к заклиниванию. Седла из ПТФЭ могут сохранять хладотекучесть и прилипать к поверхности шара. Стандартная практика технического обслуживания заключается в полном открытии и закрытии всех клапанов не реже одного раза в год, даже тех, которые никогда не используются нормально. Это предотвращает прилипание седла, сохраняет гибкость уплотнения штока и гарантирует, что клапан действительно сработает, когда это необходимо в чрезвычайной ситуации.
Завышение или занижение размера шарового крана является распространенной ошибкой. Клапан, который слишком велик для потока, может задерживать осадок; тот, который слишком мал, движется с более высокой скоростью и ускоряет эрозию. Сопоставьте номинальное давление и температуру с реальными условиями с запасом прочности. В случае агрессивных сред сверяйтесь с таблицами химической совместимости — не каждая марка нержавеющей стали устойчива к любой кислоте. Например, нержавеющая сталь 316 устойчива к разбавленной серной кислоте, но подвергается воздействию соляной кислоты; в этом случае подходящим выбором будет шаровой кран Hastelloy C276.
Быстрое закрытие клапана приводит к ударам давления, известным как гидравлический удар. Эти удары создают огромные мгновенные скачки давления — иногда в 10–50 раз превышающие нормальное давление в трубопроводе — которые создают нагрузку на корпуса клапанов, седла и подключенные трубопроводы. В системах, подверженных гидравлическому удару, установите ограничители перенапряжения или шаровые краны с регулируемой скоростью закрытия. Четвертьоборотные клапаны, такие как шаровые краны, особенно уязвимы, поскольку полное закрытие происходит всего за 90 градусов хода, что может быть очень быстрым при использовании ручного привода или привода с пружинным возвратом.
Шаровые краны с резьбовым соединением уязвимы к внешней коррозии на резьбовом соединении, особенно на открытом воздухе или во влажной среде. Нанесите антикоррозионную резьбовую смазку, используйте защитные покрытия на открытых корпусах клапанов и рассмотрите возможность установки клапанов из нержавеющей стали или с эпоксидным покрытием для наружной установки. Для заглубленных клапанов используйте клапаны, рассчитанные на прямое захоронение, с соответствующими покрытиями или оберткой.
Многие конструкции шаровых кранов позволяют регулировать или заменять уплотнение штока, не снимая клапан с линии. Если вы заметили незначительное просачивание штока, небольшая затяжка уплотнительной гайки (обычно не более чем на четверть оборота за раз) часто останавливает утечку и продлевает срок службы клапана, не требуя полной замены. Не затягивайте слишком сильно — чрезмерное сжатие уплотнения увеличивает рабочий крутящий момент и может повредить шток.
Новые трубопроводы часто содержат сварочный шлак, трубную окалину, остатки резьбовой смазки и строительный мусор. Пропуск этих материалов через шаровой клапан до того, как линия будет промыта должным образом, может привести к повреждению поверхности шара или необратимому проникновению частиц в мягкие седла из ПТФЭ. Всегда промывайте новые системы трубопроводов со снятыми внутренними деталями клапанов или клапанами в полностью открытом положении перед началом нормальной работы.
Сроки старения шаровых кранов значительно различаются в разных отраслях, что обусловлено конкретными требованиями, предъявляемыми к ним.
В бытовых системах водоснабжения шаровые краны примерно так же близки к элементу «установил и забыл», как и в сантехнике. Качественный латунный или хромированный шаровой кран, установленный на водопроводе холодной воды, может прослужить 20–30 лет без какого-либо внимания. Основным риском в жилых помещениях является заклинивание клапана из-за бездействия: его устанавливают, к нему не прикасаются в течение 15 лет, а затем он не закрывается в экстренной ситуации, потому что седло примерзло к шару. Сама сантехника часто изнашивается раньше клапана.
Шаровые краны в системах отопления и охлаждения выдерживают умеренную цикличность и работают с относительно чистой водой или растворами гликоля. Продолжительность жизни здесь обычно составляет от 15 до 20 лет , причем основными факторами старения являются концентрация гликоля (которая со временем может стать кислой, если ее не поддерживать), стресс от термоциклирования и качество исходного управления химическим режимом воды. Плохо обслуживаемые гликолевые системы, которые становятся кислотными, разрушают латунные корпуса клапанов и разрушают седла из ПТФЭ быстрее, чем обычно.
В этом секторе используются одни из самых требовательных спецификаций шаровых кранов. Шаровые краны с цапфой, предназначенные для обслуживания трубопроводов, рассчитаны на интервалы обслуживания от 20 до 30 лет, но для достижения этого требуют регулярных проверок и программ технического обслуживания. Подводные шаровые краны подвергаются внешней коррозии в морской воде, а также внутренним проблемам с технологической жидкостью, и обычно проверяются каждые 5 лет независимо от внешнего состояния. API 6D является руководящим стандартом для шаровых кранов для трубопроводов, и клапаны, сертифицированные по этому стандарту, разрабатываются с учетом долговечности.
На водоочистных сооружениях часто используются шаровые краны большого диаметра для хлорированной или фторированной воды. Хлор в повышенных концентрациях вызывает коррозию многих металлов, поэтому в этом секторе широко распространены шаровые краны из ПВХ или ХПВХ, несмотря на их более короткий срок службы по сравнению с металлами. Клапаны из нержавеющей стали используются там, где номинальное давление пластика недостаточно. Типичные циклы замены при очистке воды: от 10 до 15 лет для пластиковых клапанов и 20 лет для правильно подобранных металлических клапанов.
Санитарные шаровые краны в пищевой промышленности и производстве напитков подвергаются частым циклам безразборной мойки (CIP) с использованием чистящих растворов каустической соды и кислот, а также стерилизации высокотемпературным паром. Эти условия значительно ускоряют износ уплотнений. Замена седла каждые 2–5 лет является обычным явлением в сантехнических системах с большим циклом работы, даже если сам корпус клапана остается в отличном состоянии. В таких условиях полная замена клапана обычно происходит каждые 10–15 лет.
Не каждый вышедший из строя шаровой кран нужно выбрасывать. Во многих случаях комплект для замены седла или комплект для полного внутреннего восстановления могут восстановить работу клапана до состояния нового за небольшую часть стоимости замены — особенно для более крупных клапанов, где сам корпус представляет собой значительную материальную ценность.
Восстановление обычно имеет смысл, если:
Замена является лучшим вариантом, если:
Для 6-дюймового (DN150) шарового крана из нержавеющей стали полная реконструкция с новыми седлами, набивкой штока и уплотнениями корпуса может стоить от 200 до 500 долларов США по частям по сравнению с 1500–4000 долларов США или более за новый эквивалентный клапан. Экономика восстановления шаровых кранов большого диаметра является привлекательной, если состояние корпуса позволяет это сделать.
Да, значительно. Рынок шаровых кранов варьируется от прецизионных полнопроходных клапанов с сертифицированными материалами и жесткими размерными допусками до импортных товарных клапанов, у которых толщина стенки корпуса, состав сплава и качество седла сильно различаются от партии к партии.
Ключевые показатели качества, на которые следует обращать внимание при выборе шаровых кранов:
Известные производители, такие как Flowserve, Emerson (Fisher), Velan, Trunnion и Kitz, постоянно производят клапаны, срок службы которых соответствует или превышает номинальный срок службы в полевых условиях. Бюджетные клапаны могут выглядеть идентичными, но на практике часто имеют значительно более короткий срок службы.
Простой и последовательный график технического обслуживания значительно продлевает срок службы шаровых кранов и предотвращает непредвиденные неисправности. Соответствующая частота зависит от серьезности обслуживания.
| Тип услуги | Рекомендуемый интервал проверки | Ключевые проверки |
|---|---|---|
| Жилой / низкий цикл | Ежегодный | Проверьте клапан, проверьте шток на предмет утечек. |
| Коммерческое отопление, вентиляция и кондиционирование | Ежегодный or per maintenance contract | Занимайтесь спортом, осматривайте тело, проверяйте химический состав воды. |
| Промышленный процесс (мягкий режим) | Каждые 2–3 года | Полная проверка, проверка седла на герметичность, проверка упаковки |
| Промышленный процесс (тяжелая эксплуатация) | Каждые 12–18 месяцев | Внутренний осмотр, замена сиденья при необходимости. |
| Высокоцикловые автоматические клапаны | Каждые 6–12 месяцев | Полная внутренняя проверка, проверка крутящего момента привода |
| Подводная / критическая служба безопасности | В соответствии с нормативными требованиями (обычно 5 лет) | Капитальный ремонт, неразрушающий контроль кузова |
Когда срок службы шарового крана наконец подходит к концу, решение о замене дает возможность провести модернизацию. Простая замена аналогичных не всегда является лучшим подходом.
Если латунный шаровой клапан в линии дозирования химикатов вышел из строя всего через 5 лет из-за коррозии, замена его другим латунным клапаном приведет к тому же результату. Проанализируйте, почему предыдущий клапан вышел из строя, и выберите материал, более подходящий к реальным условиям эксплуатации. В этом сценарии клапан из ПВДФ или нержавеющей стали может обеспечить в три-пять раз больший срок службы при умеренной надбавке к стоимости.
Полнопроходные (также называемые полнопроходными) шаровые краны не имеют ограничений на пути потока в полностью открытом состоянии. Это снижает перепад давления, сводит к минимуму эрозию, связанную с турбулентностью, и делает клапан пригодным для использования в трубопроводных системах. Если в исходной установке использовался клапан с уменьшенным проходом и была проблема с эрозией, переход на полнопроходной клапан продлит срок службы следующего клапана.
Если клапан с ручным управлением работает много раз в день, крутящий момент от ручного управления создает участки износа на поверхностях седла, которых клапаны с приводом избегают благодаря своей более последовательной и контролируемой работе. Пневматические или электрические приводы с регулируемой скоростью закрытия могут значительно продлить срок службы седла в условиях большого цикла по сравнению с агрессивным ручным управлением.
