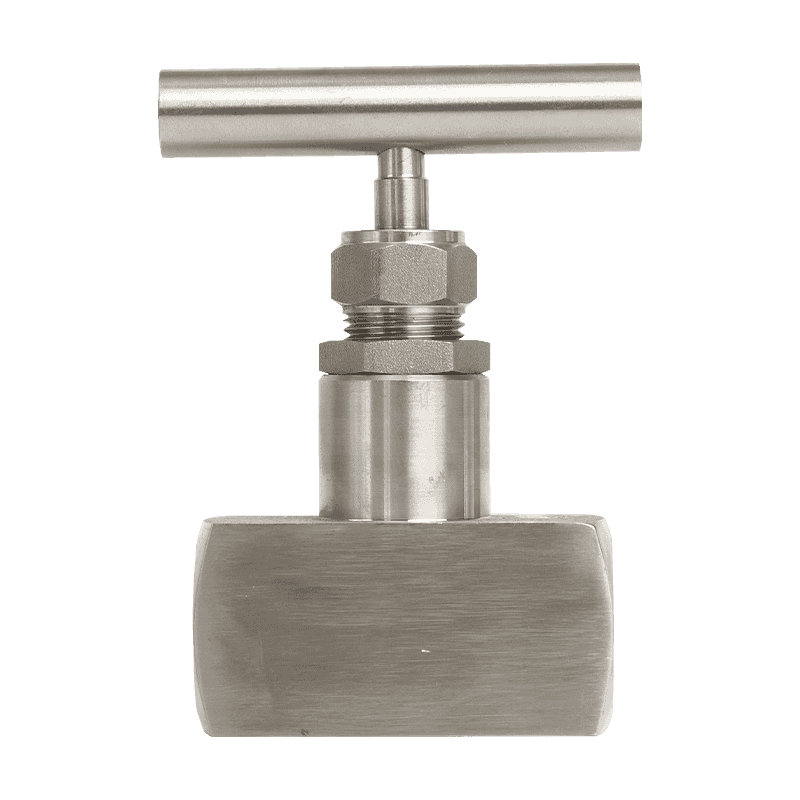

Вакуумный клапан — это механический компонент, который изолирует, дросселирует или направляет поток газа внутри системы, работающей при давлении ниже атмосферного. В отличие от стандартных технологических клапанов, вакуумный клапан должен изолировать от перепада давления, действующего внутрь, а не наружу. , что меняет конструкцию седла, уплотнения и привода. Выбор правильного типа клапана для камеры, линии насоса или порта манометра напрямую влияет на время откачки, максимально достижимое давление и то, как долго система остается герметичной между циклами технического обслуживания.
Краткий ответ для большинства общих работ с вакуумом: задвижки обеспечивают изоляцию с высокой проводимостью между камерами и насосами, угловые клапаны хорошо подходят для линий черновой обработки и небольших отверстий, а дроссельные заслонки являются стандартным выбором для дросселирования и контроля давления. В разделах ниже подробно описано, когда подходит каждый тип, какие материалы выдерживают, как работают стандарты размеров и фланцев, какие на самом деле требуются установка и обслуживание, а также где каждое семейство клапанов имеет тенденцию выходить из строя в первую очередь.
Вакуум valve is not a single product category so much as a family of mechanisms united by one requirement: holding a seal against atmospheric pressure pushing inward while allowing controlled or complete flow when needed. That single requirement branches into dozens of design variations depending on the pressure range, the gas chemistry involved, the temperature cycling the system will see, and how often the valve needs to open and close.
Вакуум valves are grouped by how they open and close relative to the flow path, since this determines conductance, closing speed, and footprint.
Плоский затвор скользит перпендикулярно пути потока, обеспечивая полнопроходное отверстие с минимальными препятствиями. Это делает задвижки предпочтительным выбором для изоляции камеры от турбомолекулярного или диффузионного насоса, где высокая проводимость во время откачки имеет решающее значение. Прямоугольные задвижки часто используются в больших камерах осаждения и травления, где сам порт не имеет круглой формы.
Путь потока изгибается примерно на 90 градусов через корпус клапана. Угловые клапаны занимают меньше линейного пространства, чем задвижки, и часто используются на линиях черновой обработки, форвакуумных соединениях и небольших диагностических портах. Поскольку седло расположено под углом к основному отверстию, проводимость несколько ниже, чем у эквивалентной задвижки того же номинального размера.
Вращающийся диск внутри отверстия можно расположить в любом положении: от полностью закрытого до полностью открытого, что делает этот тип клапана подходящим для пропорционального дросселирования и контуров автоматического регулирования давления. Поворотные затворы также компактны в осевом направлении, что полезно при ограниченном пространстве в воздуховодах.
В них используется подпружиненная или пневматическая тарелка, прижимаемая к седлу. Они компактны и быстродействующие, часто используются для вентиляции, изоляции небольших камер или в качестве предохранительных и блокировочных клапанов, которые должны быстро закрываться при сбое питания или подачи воздуха.
Стандартные промышленные шаровые краны иногда адаптируются для работы в условиях грубого вакуума, где стоимость имеет большее значение, чем максимальная герметичность. Обычно они не предназначены для высокого или сверхвысокого вакуума, поскольку границу раздела шар-седло сложнее надежно герметизировать при низком давлении.
Вакуумный обратный клапан предотвращает обратный поток воздуха или технологического газа в камеру в случае потери мощности насоса, защищая чувствительное оборудование на входе. Вакуумный предохранительный клапан открывается автоматически, если давление превышает установленный порог, защищая от возникновения избыточного давления в герметичных вакуумных сосудах.
В таблице ниже приведены типичные варианты использования, поэтому приведенное выше сравнение становится практической отправной точкой для спецификации.
| Клапан type | Типичная позиция | проводимость | Варианты срабатывания |
|---|---|---|---|
| Задвижка | Камера для изоляции насоса | Высокий | Ручной, пневматический, моторизованный |
| Угловой клапан | Черновая и передняя линия | Средний | Ручной, пневматический |
| Поворотный клапан | Регулирование давления | Регулируемый | Моторизованный с обратной связью по положению |
| Тарельчатый клапан | Вентиляция, изоляция небольших портов | От низкого до среднего | Соленоид, пневматический |
| Обратный клапан | Защита обратного потока | Низкий | Пассивный подпружиненный |
В каждом вакуумном клапане используется один из двух подходов к уплотнению, и выбор влияет как на предельное давление, так и на ожидаемый срок службы.
Для большинства B2B и промышленных применений, работающих в диапазоне от грубого до высокого вакуума, примерно от 1 до 1e-6 мбар, используется герметичный эластомерный клапан. клапан с хорошо подобранным составом уплотнительного кольца достаточно и значительно более рентабельно, чем конструкция с металлическим уплотнением. Металлические уплотнения увеличивают стоимость и сложность только в том случае, если процесс действительно требует сверхвысокого вакуума.
Нержавеющая сталь, обычно 304 или 316L, является стандартным материалом корпуса вакуумных клапанов, используемых в полупроводниковых, исследовательских и фармацевтических технологических линиях, поскольку она устойчива к коррозии и не способствует загрязнению твердыми частицами. Алюминиевые корпуса легче и дешевле и часто используются в недорогом лабораторном или общем промышленном вакуумном оборудовании, где требования к устойчивости к коррозии менее строгие. Латунные и бронзовые корпуса по-прежнему встречаются в некоторых устаревших вакуумных установках для грубой очистки, но в новых установках они встречаются все реже.
Витон, также известный как FKM, является наиболее широко используемым эластомером для вакуумной эксплуатации из-за его низкой скорости газовыделения и устойчивости к широкому спектру технологических газов. Нитрил, или NBR, стоит дешевле и адекватно работает в суровых условиях вакуума без агрессивного химического воздействия. Для работы с криогенными или высокореактивными газами используются специализированные соединения, такие как Kalrez, несмотря на более высокую стоимость, поскольку стандартные эластомеры в таких условиях становятся хрупкими или быстро разрушаются. Силикон иногда используется там, где гибкость при низких температурах имеет большее значение, чем химическая стойкость.
Внутренняя часть из электрополированной нержавеющей стали уменьшает площадь поверхности, доступную для адсорбции газа, что сокращает время откачки в системах высокого вакуума. Никелирование алюминиевых корпусов повышает устойчивость к коррозии без увеличения веса при полном переходе на нержавеющую сталь.
Клапан меньшего размера дросселирует скорость откачки независимо от мощности насоса, в то время как клапан слишком большого размера увеличивает ненужные затраты и может сделать управление дросселированием менее точным.
Способ срабатывания влияет на надежность, срок службы и интеграцию с системами управления.
Ручные клапаны являются самым простым и надежным вариантом для нечастой эксплуатации, например, для изоляции камеры перед техническим обслуживанием. Они не зависят от внешнего источника питания и имеют меньшее количество компонентов, которые могут выйти из строя, что делает их разумным выбором по умолчанию для любого порта, который открывается или закрывается лишь изредка.
Пневматические клапаны используют сжатый воздух для привода затвора, диска или тарелки и являются стандартным выбором, когда системе управления необходимо открывать или закрывать клапан удаленно без присутствия оператора. Время отклика обычно составляет менее одной секунды для отверстий меньшего размера, а нормально закрытые конфигурации часто используются для изоляции, критической для безопасности, поэтому клапан не закрывается в случае потери подачи воздуха.
Моторизованные клапаны добавьте шаговый или серводвигатель, обычно в сочетании с датчиком положения, обеспечивающий точные положения частичного открытия. Это важно для контуров регулирования давления, получающих обратную связь от емкостного манометра или аналогичного манометра, где клапан постоянно регулируется для поддержания заданного значения. Дроссельные затворы с электроприводом являются наиболее распространенным выбором для этой роли, поскольку вращающийся диск естественным образом поддерживает пропорциональное позиционирование.
Задвижки isolate process chambers from load-locks and transfer modules, often cycling thousands of times per year, which places a premium on particle-free operation and long seal life.
Большие прямоугольные задвижки и дроссельные заслонки обеспечивают изоляцию камеры и контроль давления во время распыления, испарения и других процессов нанесения покрытия, где равномерное давление имеет решающее значение для качества пленки.
Угловые и дроссельные клапаны регулируют давление в камере во время циклов лиофилизации, где точный контроль давления влияет как на качество продукта, так и на время цикла.
Угловые и тарельчатые клапаны меньшего размера изолируют масс-спектрометры, электронные микроскопы и другие чувствительные инструменты от атмосферы во время загрузки и вентиляции проб.
Задвижки и дроссельные заслонки большего диаметра используются на линиях сушки и упаковки сыпучих материалов, где надежность и простота обслуживания имеют большее значение, чем производительность при сверхвысоком вакууме.
Вакуум valves are mechanically simple but still require periodic inspection, particularly around the sealing surfaces.
Постепенное повышение базового давления в течение недель или месяцев без каких-либо изменений в насосном оборудовании или технологической нагрузке часто указывает на медленное разрушение эластомерного уплотнения, а не на внезапную катастрофическую утечку. Слышимое шипение в корпусе клапана, видимое растрескивание или затвердевание доступного уплотнительного кольца и непостоянный момент закрытия ручного клапана — все это практические индикаторы того, что уплотнение или седло нуждаются в замене.
Периодическая работа ручного клапана, даже когда система работает в фиксированной конфигурации, предотвращает постоянное сжатие уплотнения в одном положении. Поддержание седла в чистоте от твердых частиц, особенно в системах, работающих с порошками или химически активными побочными продуктами, предотвращает появление царапин, которые создают постоянные пути утечек. Для пневматических и моторизованных клапанов регулярная проверка давления подачи воздуха в привод и калибровка положения двигателя позволяют выявить дрейф до того, как он приведет к неудачному закрытию.
Замена уплотнения и уплотнительного кольца обычно проста и недорога для большинства конструкций клапанов, и ее следует рассматривать как обычное обслуживание изнашиваемых деталей, а не как событие отказа. Повреждение корпуса или седла в результате коррозии или образования частиц – это совсем другое дело, и обычно оно оправдывает полную замену клапана, как только стоимость ремонта приближается к значительной части стоимости нового узла.
| Симптом | Вероятная причина | Первая проверка |
|---|---|---|
| Базовое давление не упадет | Деградация основного уплотнения | Осмотрите уплотнительное кольцо на наличие трещин или мусора. |
| Клапан will not fully close | Недостаточное усилие привода | Проверьте давление подачи пневмосистемы |
| Медленное или неустойчивое открытие | Изношены направляющие или подшипники | Проверьте механическую связь на предмет износа. |
| Несоответствие обратной связи по положению | Дрейф датчика или неправильная калибровка | Повторная калибровка датчика положения |
Даже правильно подобранный вакуумный клапан может работать неэффективно, если его установка небрежна. Несколько практических моментов применимы ко всем типам клапанов.
Перед окончательной сборкой поверхности фланцев следует проверить на наличие царапин и мусора, поскольку поврежденная уплотнительная поверхность ответного фланца будет протекать независимо от того, насколько нов сам клапан. Болты следует затягивать крест-накрест, а не последовательно вокруг фланца, чтобы равномерно распределить зажимное усилие и избежать деформации уплотнения. Прокладка кабелей и воздухопроводов для пневматических или моторизованных клапанов должна избегать крутых изгибов, которые со временем могут ограничить реакцию привода. Наконец, любой клапан, предназначенный для работы в режиме прогрева, должен иметь проводку, уплотнения и все прикрепленные датчики, рассчитанные на запланированную температуру прогрева до закрытия системы.
Цена существенно варьируется в зависимости от размера отверстия, типа привода и технологии уплотнения, и самый дешевый клапан на бумаге не всегда является вариантом с наименьшими затратами в течение всего срока службы.
Ручные клапаны с эластомерным уплотнением являются наименее дорогой категорией и остаются разумным выбором там, где требуется нечастая езда на велосипеде и умеренный уровень вакуума. Добавление пневматического или моторизованного привода увеличивает первоначальные затраты, но снижает трудозатраты в автоматизированных процессах, где в противном случае ручное управление потребовало бы постоянного внимания оператора. Клапаны для сверхвысокого вакуума с металлическим уплотнением имеют самую высокую цену среди обсуждаемых здесь категорий, что отражает более жесткие допуски на механическую обработку и дополнительные инженерные разработки, необходимые для достижения стабильных характеристик при выпекании. Покупатели, оценивающие общую стоимость владения, должны сопоставить ожидаемую частоту замены уплотнений, техническое обслуживание привода и стоимость простоя с первоначальной ценой покупки, а не сравнивать предложения только по цене.
Стандартный промышленный клапан обычно предназначен для удержания давления внутри трубы против атмосферного давления снаружи. Вакуумный клапан должен делать обратное, герметизируя атмосферное давление, пытаясь протолкнуть его внутрь, что меняет геометрию седла, направление сжатия уплотнения и необходимую силу закрытия.
В большинстве систем используется комбинация: задвижка для изоляции камеры от насоса, угловой или тарельчатый клапан меньшего размера для вентиляции и черновой обработки, а иногда и дроссельная заслонка для активного контроля давления. Использование одного типа клапана везде обычно означает перерасход средств на одни порты и низкую производительность на других.
Не существует универсального интервала; это зависит от частоты цикла, химического состава технологического газа и воздействия прогрева. Клапан, работающий ежедневно на технологической линии по производству полупроводников, будет нуждаться в проверке герметичности гораздо чаще, чем тот, который остается закрытым в течение нескольких месяцев в качестве статической изоляции.
Только если системе необходимо достичь нижнего предела диапазона сверхвысокого вакуума, обычно ниже 1e-9 мбар. Прогрев удаляет адсорбированные водяные пары и другие загрязнения с внутренних поверхностей, а клапан, не выдерживающий требуемую температуру прогрева, становится слабым местом всей системы.
Наиболее распространенными причинами являются изношенное или загрязненное уплотнение, поцарапанная уплотняющая поверхность седла, недостаточное закрывающее усилие изношенного привода или циклическое изменение температуры, из-за которого материал уплотнения теряет свою первоначальную память сжатия.
Требования различаются в зависимости от отрасли и объекта, поэтому спецификации следует согласовывать непосредственно с поставщиком оборудования и собственными технологическими стандартами предприятия, а не предполагать из общей отраслевой практики.
Замена уплотнения и уплотнительного кольца обычно представляет собой простую задачу на месте с использованием подходящего комплекта запасных частей. Более сложные ремонты, такие как замена поверхности седла или ремонт привода, часто лучше поручить производителю или специализированному поставщику услуг, чтобы сохранить первоначальный рейтинг производительности.
Сроки поставки сильно различаются в зависимости от размера отверстия, сложности привода, а также от того, является ли клапан стандартной каталожной деталью или изготовленной по индивидуальному заказу конфигурацией, поэтому лучше всего это уточнить непосредственно у поставщика для конкретной рассматриваемой спецификации.
